本文主要介紹怎樣使用昆侖通態MCGS觸摸屏(TPC1570Gi型號)和西門子V20變頻器之間的MODBUS通訊，所需要的硬件有V20變頻器一臺、MCGS觸摸屏一臺、9針串口公頭一個；如果沒有實際的觸摸屏則還額外準備一個UBS轉485接頭。下面進行具體的實現過程。

第一步：新建工程

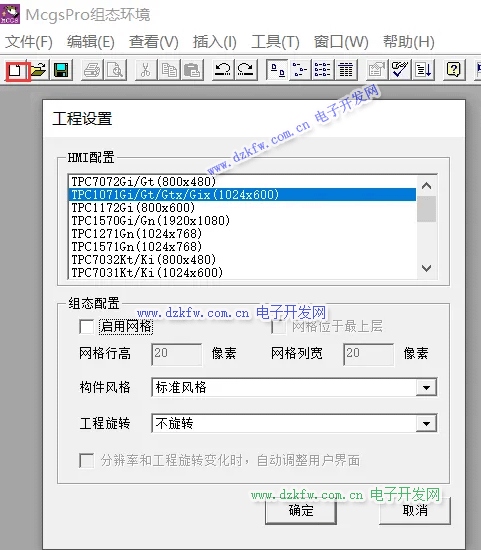

點擊“文件”菜單下的新建工程快捷圖標，選擇TPC1570Gi型號；如圖1所示。



圖1：設備型號選擇

第二步：設備組態

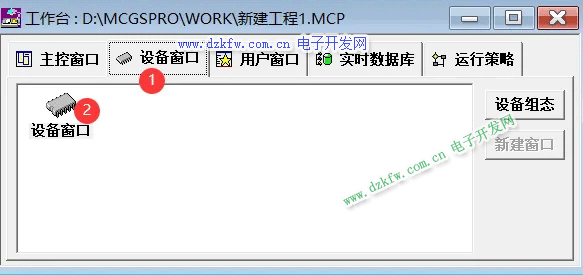

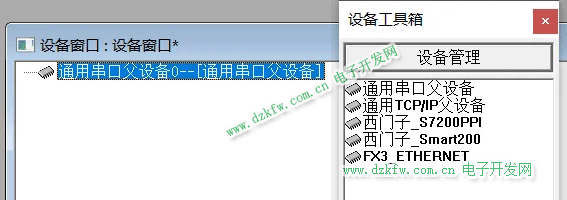

（1）點擊設備窗口，雙擊設備②處的設備窗口，如圖2所示。進入設備窗口后右鍵選擇“通用窗口父設備”，如圖3所示。



圖2 ：設備窗口



圖3：通用父設備選擇

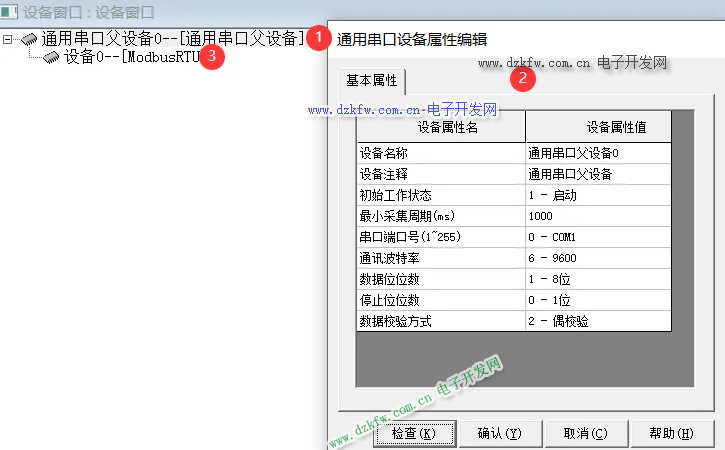

(2)鼠標雙擊①處的通用父設備進行基本屬性設定，根據V20 CN011連接宏后，通信參數如圖4中的②處所示，確定無誤后點擊“確認按鈕”。需要注意串口端口號需要與實際一致。



圖4：設備基本屬性組態

第三步：設備通道地址組態

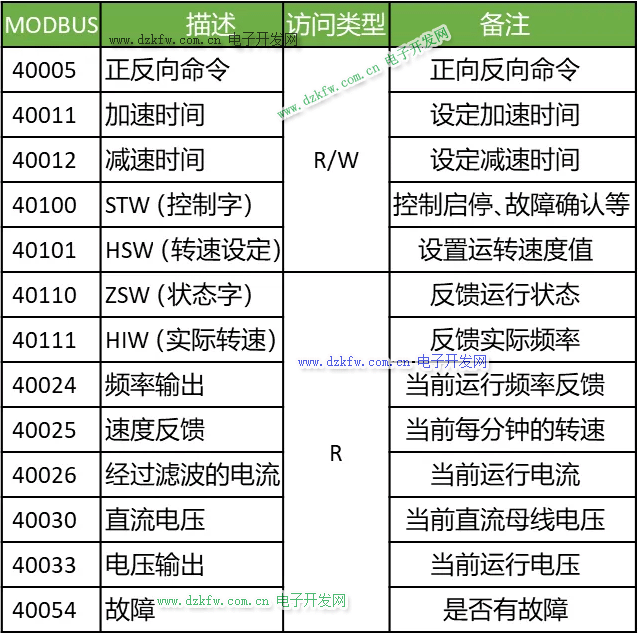

（1） 根據V20變頻器的MODBUS通訊參數地址得知各功能的參數地址如圖5所示。



圖5：V20變頻器MODBUS地址

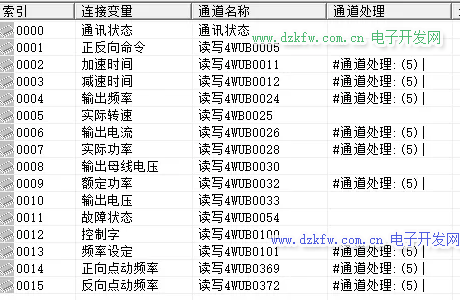

在圖4中的③處根據所要的功能創建通道地址，所創建的通道名稱及變量如圖6所示；具體創建方法如圖7所示。



圖6：通道地址

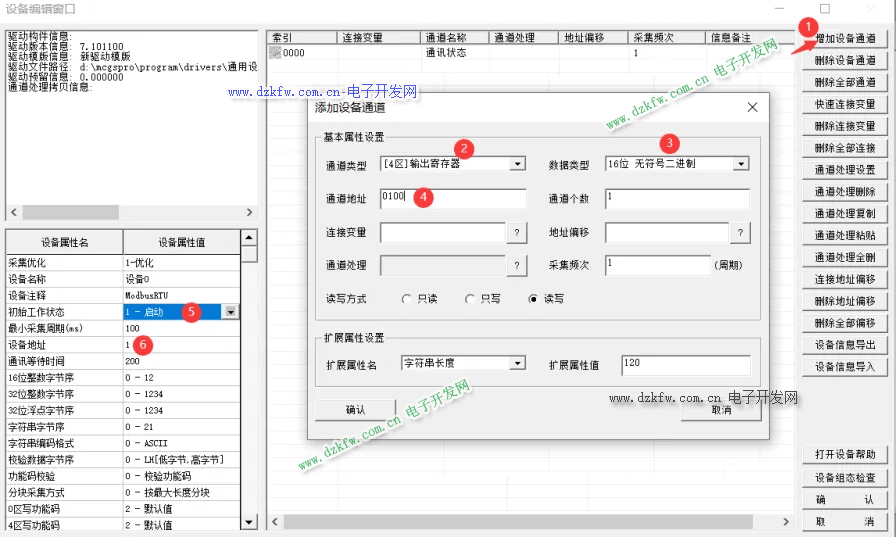

（1）雙擊圖4中的③處，進入設備編輯窗口，在該窗口中的“初始工作狀態設為啟動模式”同時若有多臺MODBUS設備時，設備站地址需要根據實際情況進行更改。進行通信通道地址的創建，根據V20變頻器說明書的參數說明，控制字為40100，具體通道創建如圖7所示；并在“連接變量”處填寫“控制字”文本；確認地址無誤后點擊“確認”按鈕。



圖7：創建通道地址

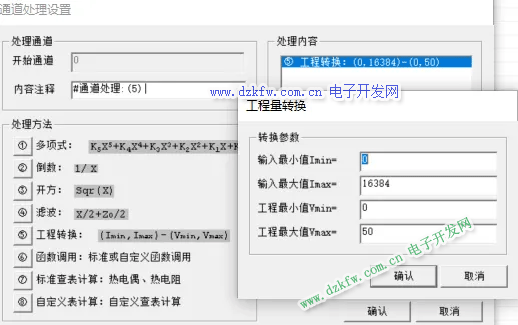

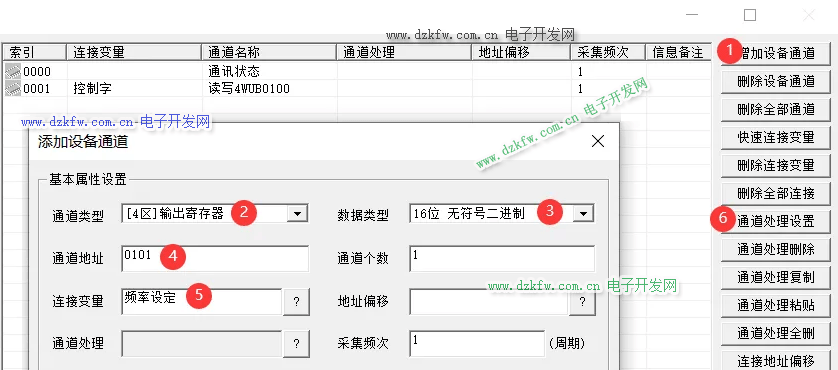

（4）繼續添加頻率設定設備通道地址40101，操作方法如圖8所示。但需要注意的是，頻率0-50HZ對應十進制數0-16384的值，因此需要做數據處理，點擊圖8中的⑥處進行轉換。其他地址操作方法相同，不再贅述。



圖8：創建頻率通道地址



圖9：頻率設定通道處理

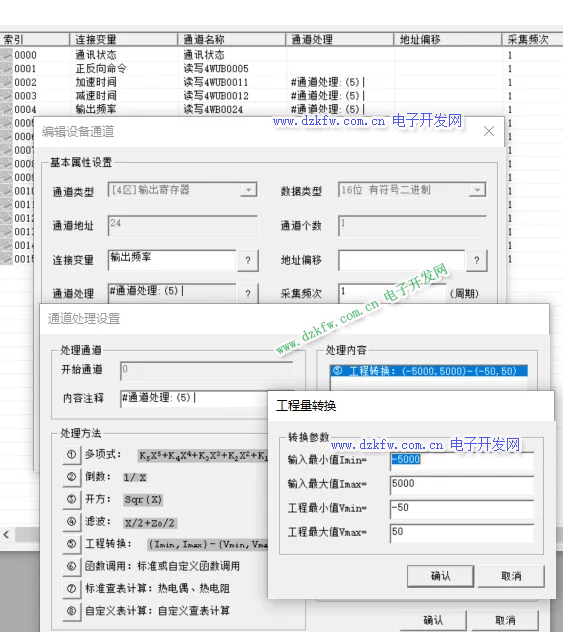

需要注意的是的在進行實際頻率的反饋時，如果變頻器處于反轉時，則反饋的頻率為負數，因此在進行數據類型的選擇時，應選擇有符號數，并且需要進行標定系數的通道處理，詳情如圖10所示。



圖10：運行頻率反饋通道處理

第四步：硬件接線

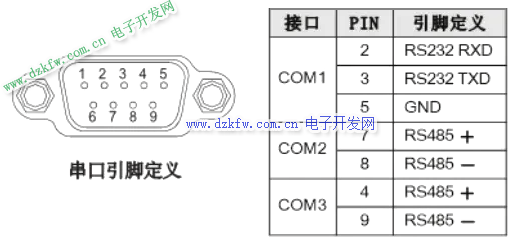

根據MCGS設備手冊說明得知，串口引腳定義如圖11所示。



圖11：串口引腳定義

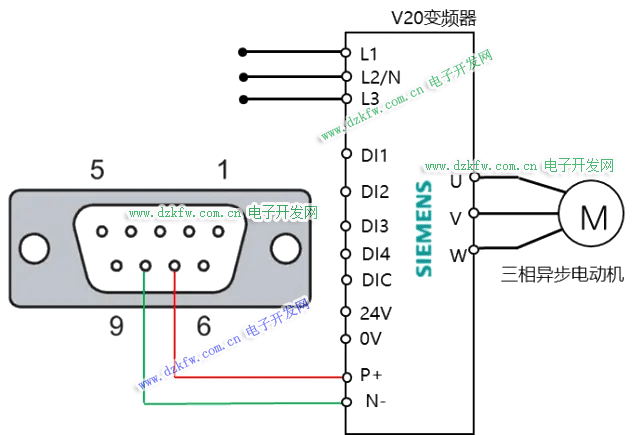

實際V20和MCGS之間的通信接線如圖12所示。



圖12：串口接線示意圖

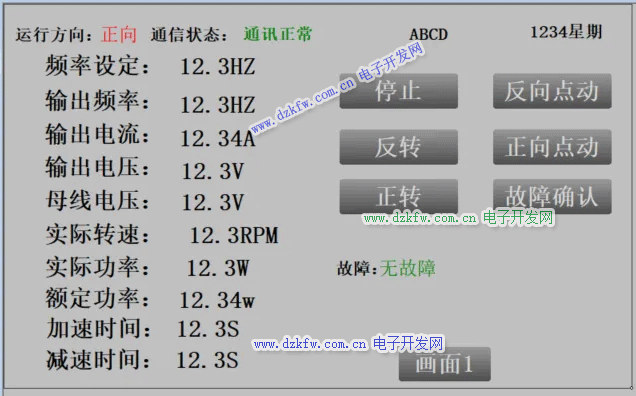

最后實際的組態效果如圖13所示。



圖13：實際組態效果
