1.所需硬件設備

 準備一根信捷自帶的XVP通訊線，把電腦和PLC連接起來。臺式機箱后面有一個RS232九針口可直接與PLC連接，筆記本則需要一個USB-COM轉接頭。

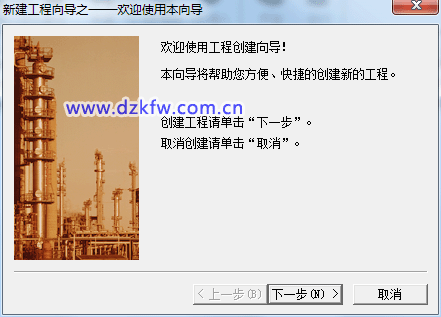

2. 打開組態王軟件新建工程。點擊 彈出

下一步

選擇保存路徑，下一步。

完成。

3. 建立連接設備。

選中 雙擊右側 彈出

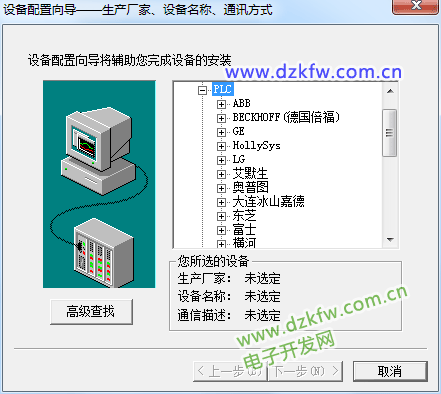

選中

下一步

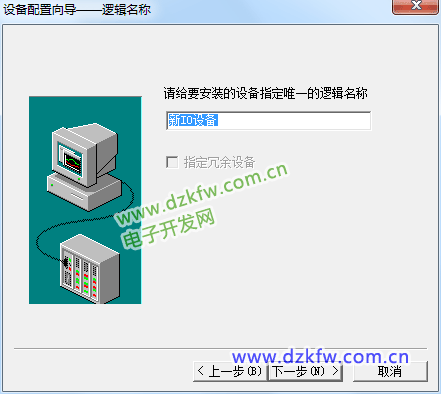

命名，下一步。

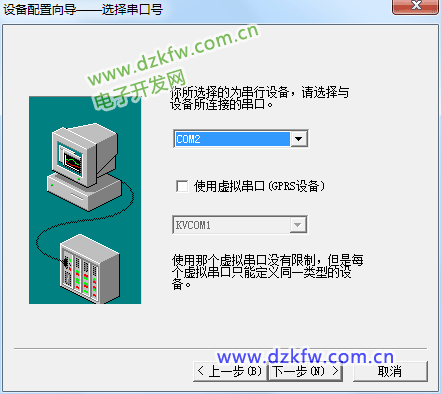

選擇和電腦連接的COM口編號，下一步。

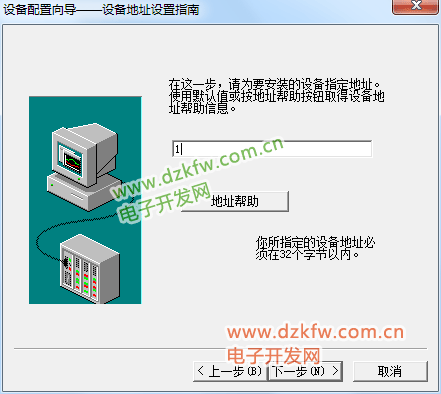

填寫PLC地址（信捷默認為1）下一步。

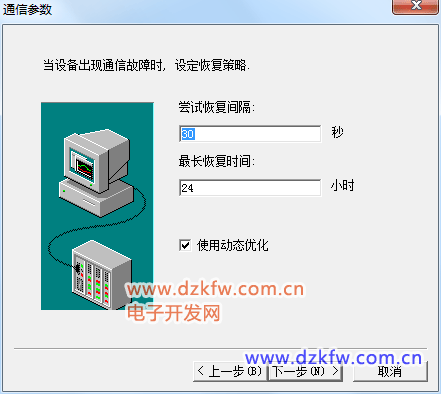

下一步

完成。

注意：回到 中能看到剛才新建的連接設備，雙擊彈出

波特蘭改為19200，否則通訊不上，確定。

4.建立數據庫變量。

選中

雙擊右側

彈出

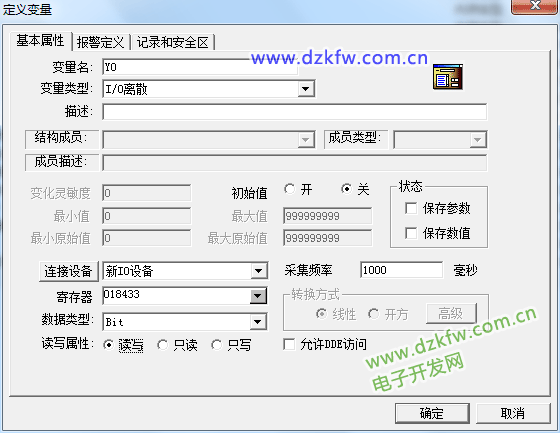

按圖所示建立Y0變量。注意：信捷PLCmodbus地址與莫迪康地址錯開1位，即信捷地址為0對應莫迪康為1，所以Y0地址應為0 18433

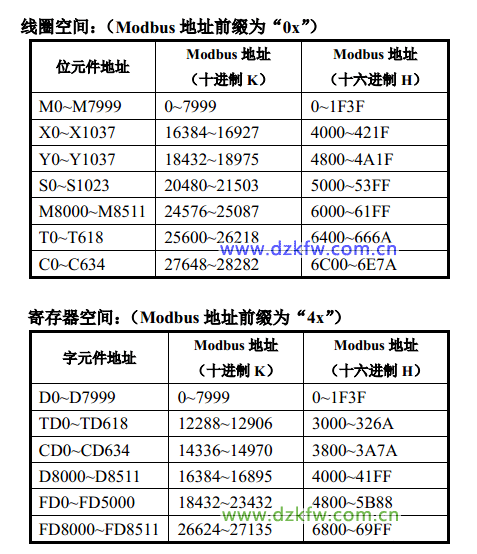

信捷modbus地址如下，0代表位，4代表寄存器。

5. 新建畫面。

選中 雙擊右側 彈出

正確設置后確定。

雙擊 演示畫面。

建立一個演示畫面，測試一下通訊效果。
