昆侖通態觸摸屏是一款很好用的人機交互觸摸屏，通常用的是昆侖通態MCGS與西門子S7-200SMART PLC以太網通訊，都是單個單臺之間的通訊，如果是多臺PLC該如何進行通訊呢？下面就帶大家來實現一臺昆侖通態MCGS觸摸屏如何和兩臺及以上S7-200SMART PLC進行以太網通訊控制。

一、具體設備選型

（1）昆侖通態TPC1570GI觸摸屏一臺

（2）西門子S7-200SMART的ST20 CPU兩臺

（3）交換機一臺

（4）若干條網線

二、軟件配置設置（第一臺）

第一步：（在桌面打開Mcgs Pro組態軟件）

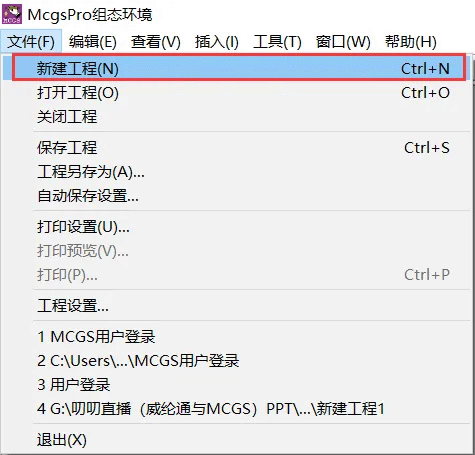

第二步：（軟件左上角菜單欄—文件—新建工程）

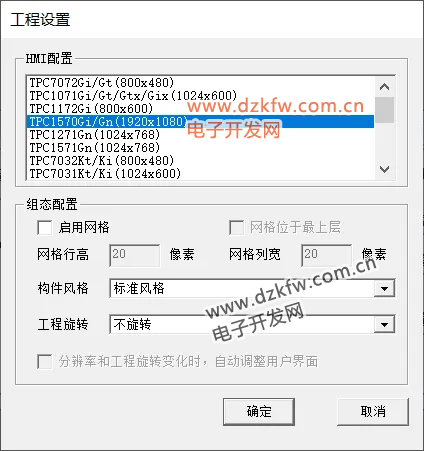

第三步：（工程設置—HMI配置）

選擇你實際的觸摸屏型號或需要仿真的觸摸屏型號

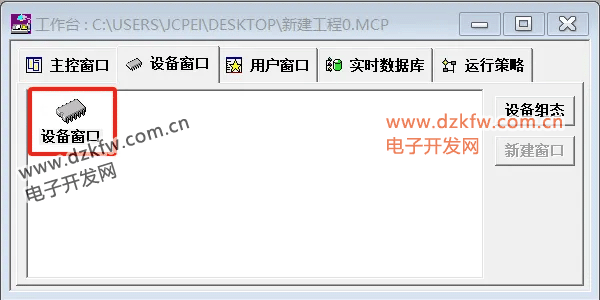

第四步：（打開工作臺—設備窗口—鼠標雙擊設備窗口）

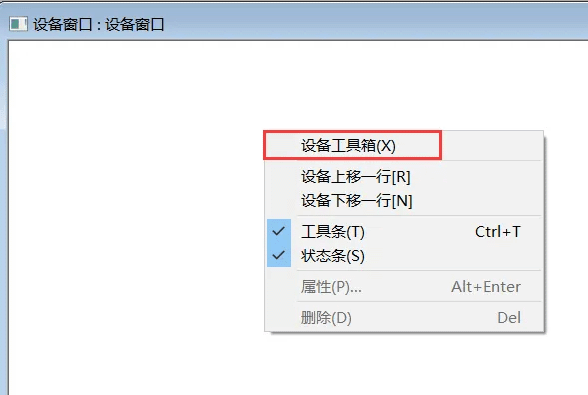

第五步：（打開設備窗口鼠標點擊空白處并右擊選擇設備工具箱）

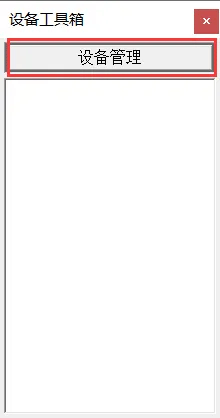

第六步：（點擊設備管理打開設備組態設置）

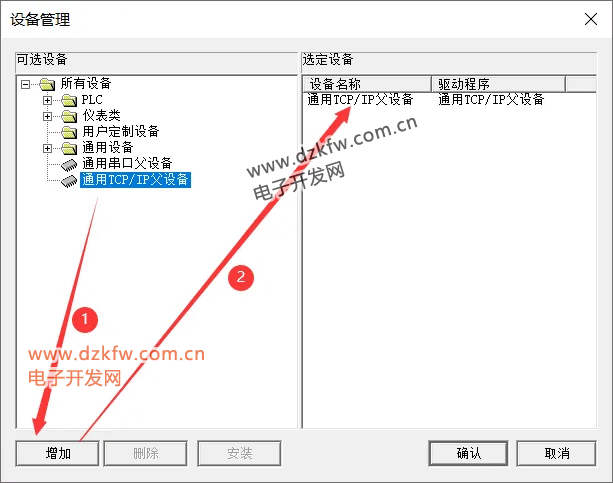

第七步：（選擇通用TCP/IP父設備，點擊新增，右側選定設備就會自動添加進去。）

溫馨提醒：這里為什么選擇通用TCP/IP父設備呢？因?yàn)橐�填加一個主設備，才能添加子設備，這里的子設備是指：通信的PLC、儀表、變頻器等！

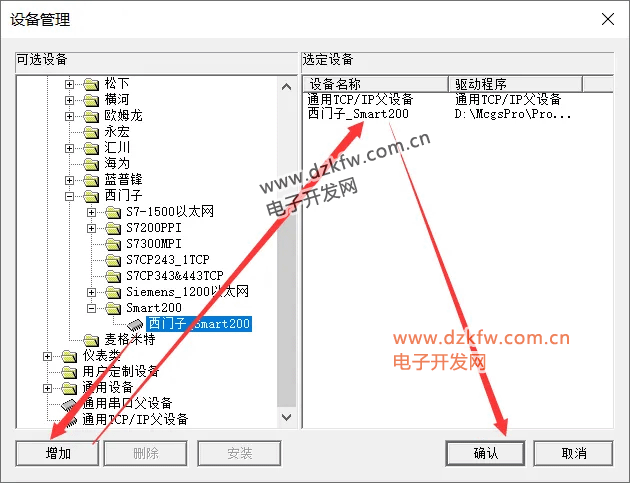

第八步：（鼠標選中西門子Smart200，點擊新增，右側選定設備就會自動添加進去。）

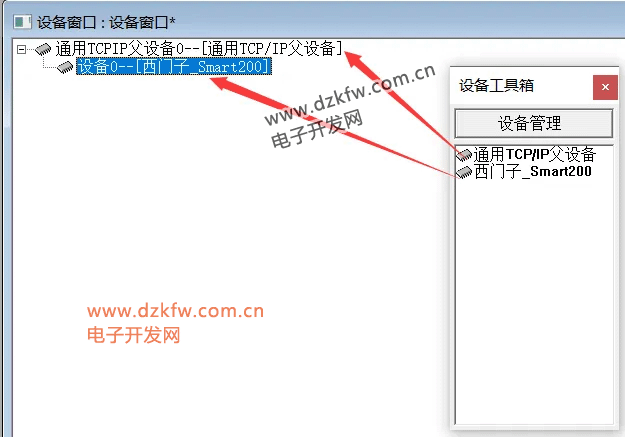

第九步：（設備工具箱—設備管理—鼠標依次點擊通用TCP/IP父設備—西門子_ Smart200到設備窗口里面去）

第十步：（鼠標雙擊打開通用TCPIP父設備0--[通用TCP/IP父設備]進入通信配置）

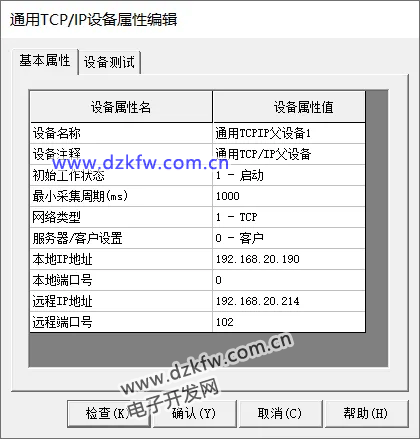

第十一步：（在設備屬性值填寫IP地址）

本地IP地址：192.168.20.190（設備填寫觸摸屏IP地址，仿真填寫電腦本地連接IP地址）

遠程IP地址：192.168.20.11（填寫PLC通信IP地址）

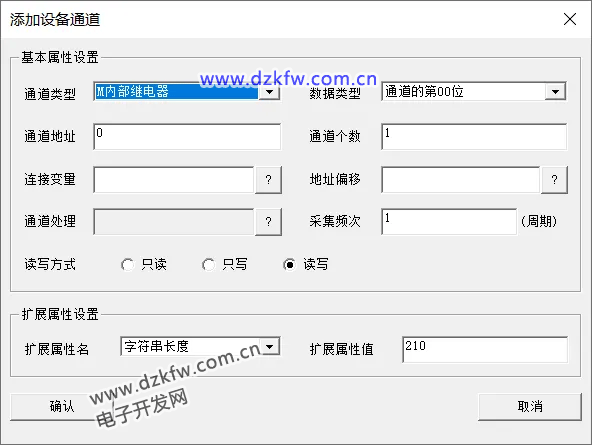

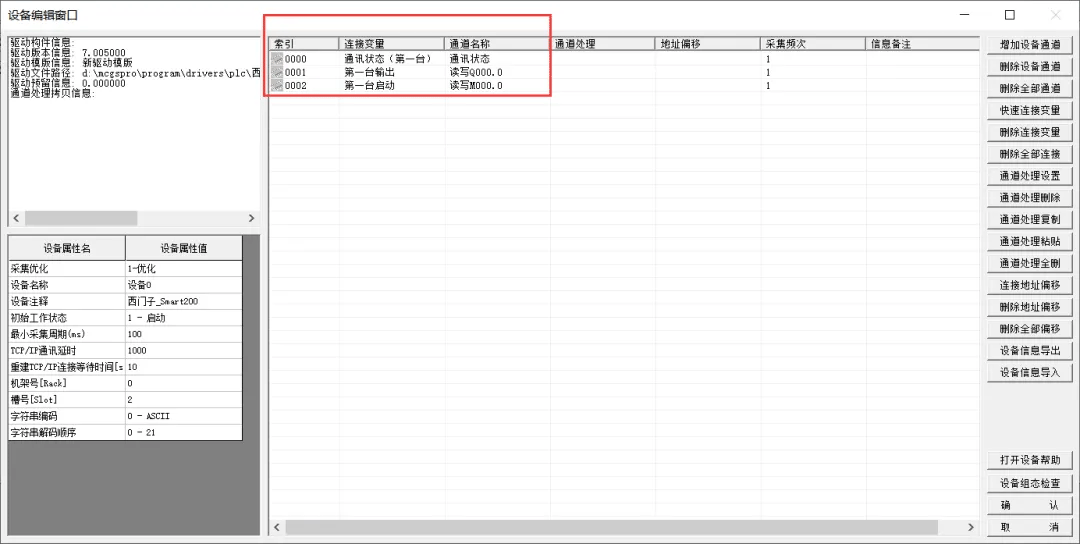

第十二步：（添加設備通道，添加PLC變量地址）。

通道類型：M內部繼電器

數據類型：第0位（指PLC地址變量小數點后面的位數，例如我地址是M0.0，那么在數據類型應填寫通道的第00位）

通道地址：0（指小數點前面起始字節的地址，例如我地址是M0.0，那么應在通道地填寫0）。

通道個數：代表連續的位數。

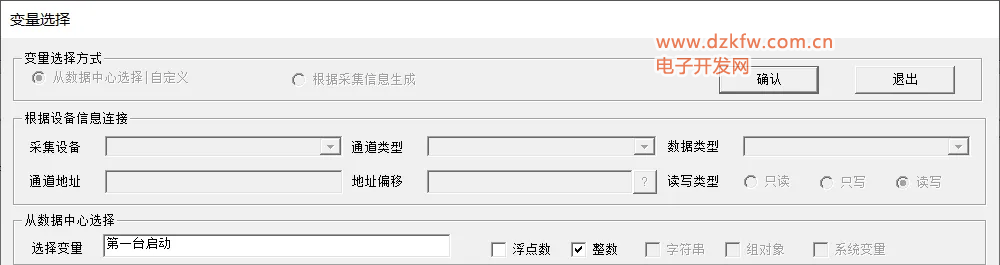

第十三步：（雙擊打開連接變量-在從數據中心選擇-連接變量輸入地址對應符號名稱）

MCGS所有變量都是以符號尋址，所以必須創建地址對應的符號，否則無法關聯。

三、程序編寫（第一臺）

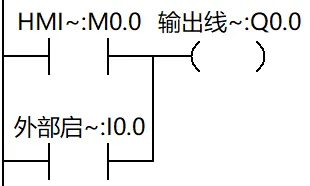

第一步：（在STEP 7-MicroWIN SMART編程軟件中編寫點動程序）

第二步：（下載到PLC并監控）

四、畫面設計（第一臺）

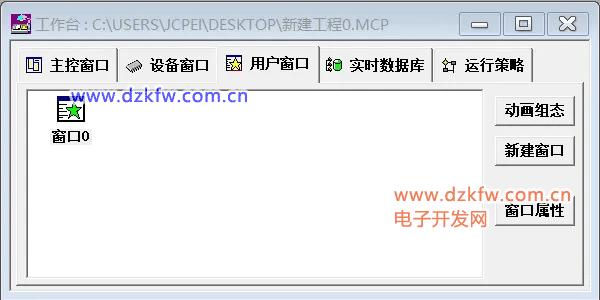

第一步：（工作臺-點擊用戶窗口—點擊新建窗口—雙擊打開窗口0）

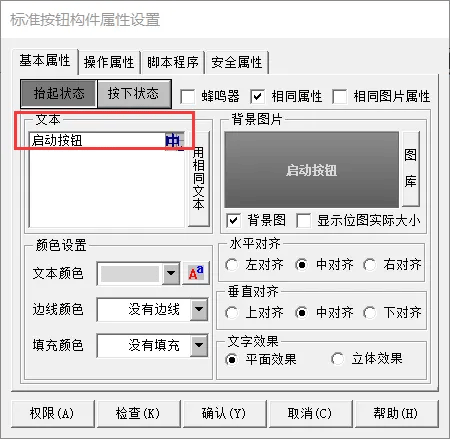

第二步：（工具箱-標準按鈕-基本屬性輸入啟動按鈕）

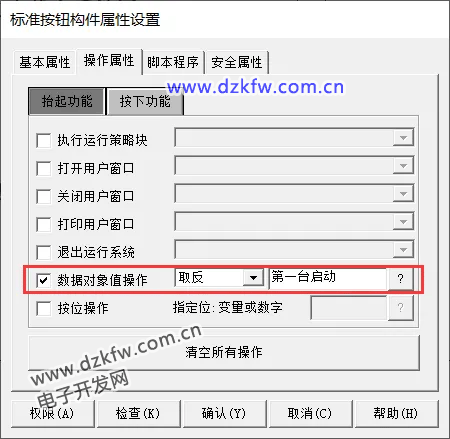

操作屬性-勾選數據對象值操作-選擇取反-點擊問號關聯對應符號。

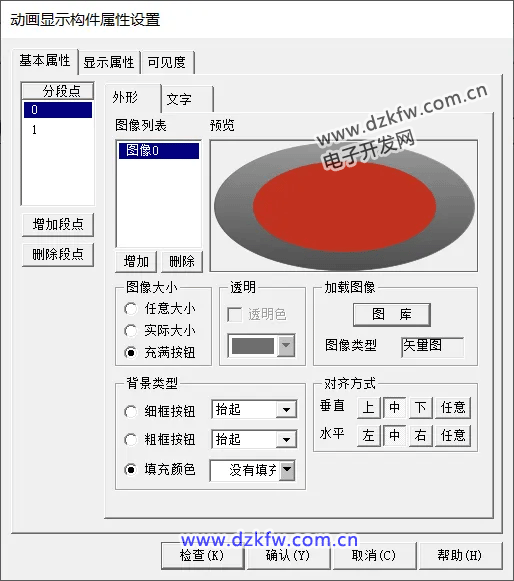

第三步：（工具箱-動畫顯示-基本屬性-外形選擇0和1狀態對應的圖像）

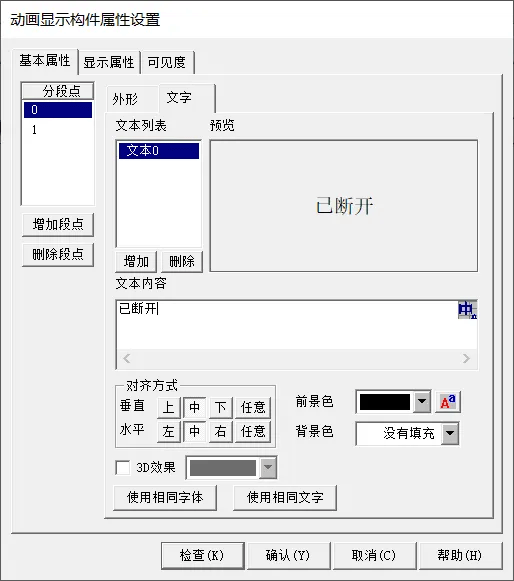

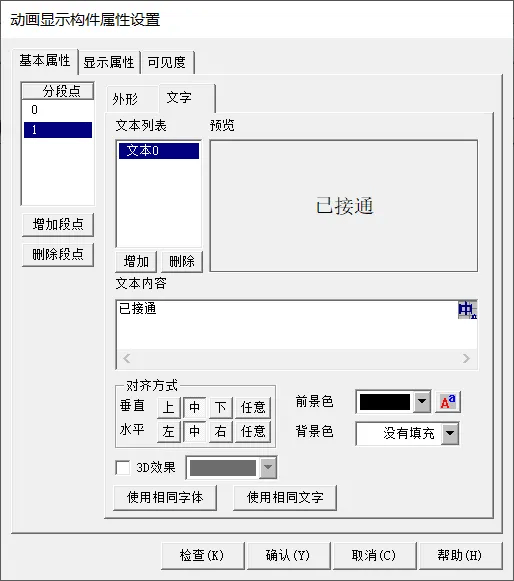

工具箱-動畫顯示-基本屬性-文字選擇0和1狀態對應的文字

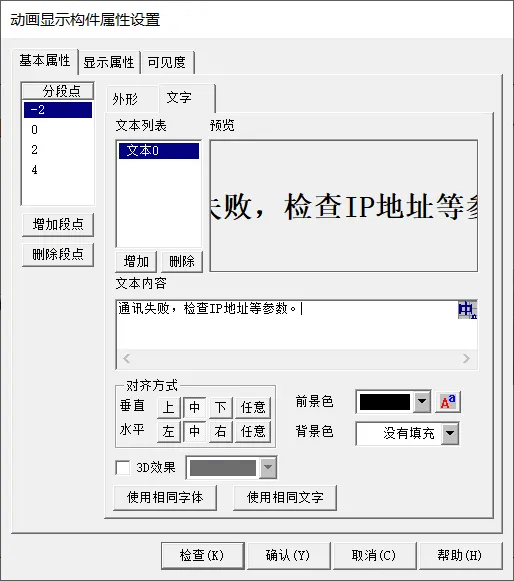

第四步：（關聯通訊狀態連接變量，同時通過動畫顯示中的文本顯示關聯對應的顯示文字）

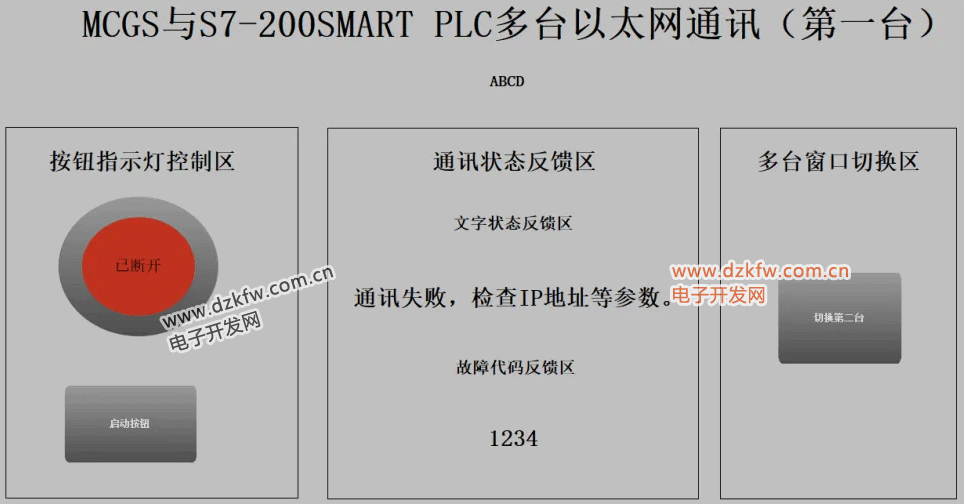

第五步：（第一臺畫面設計）

五、軟件配置（第二臺）

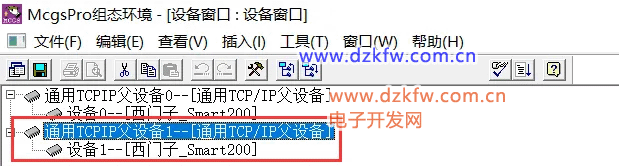

第一步：（在MCGS觸摸屏軟件上添加配置第二臺200SMART PLC以太網驅動）

第二步：（關聯觸摸屏和PLC IP地址）

其它配置和第一臺通訊設置一致，可以參考第一臺設置

六、程序編寫（第二臺）

備注：兩臺PLC都要寫相同的程序。

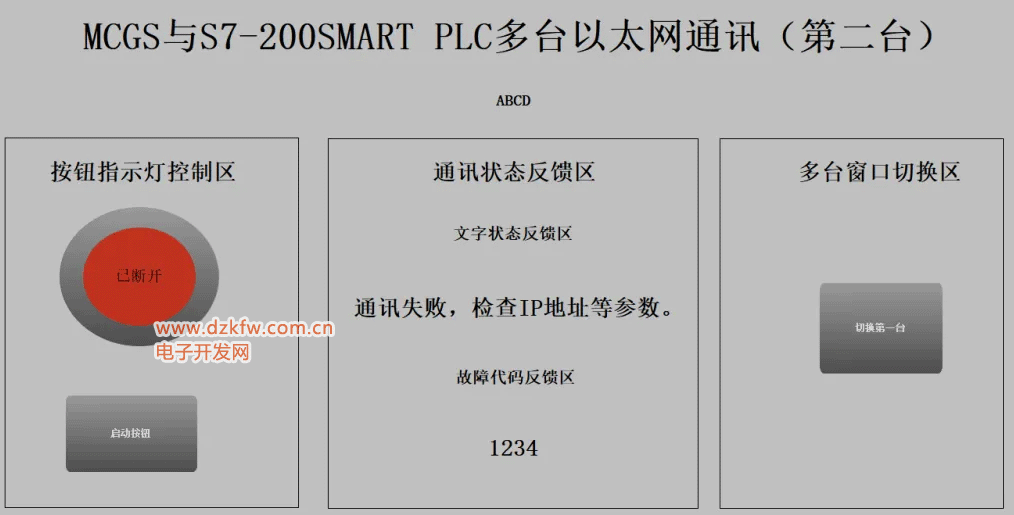

七、畫面設計（第二臺）

畫面設計和第一臺步驟方法一致，可以參考。

八、演示效果

通過網線把兩臺PLC和觸摸屏以及電腦連接到交換機上，然后把IP設置在同一個網段進行下載及通信，然后通過觸摸屏畫面切換窗口進行第一臺和第二臺PLC控制。
