西門子S7-200 PLC通訊樣例

昆侖通態觸摸屏與西門子S7-200 PLC通訊樣例

4.3.1   練習一   連接西門子S7-200 PLC

本節通過實例介紹MCGS嵌入版組態軟件中建立同西門子S7-200通訊的步驟，實際操作地址是西門子Q0.0、Q0.1、Q0.2、VW0和VW2。

設備組態

1、在工作臺中激活設備窗口，鼠標雙擊 進入設備組態畫面，點擊工具條中的 打開“設備工具箱”。

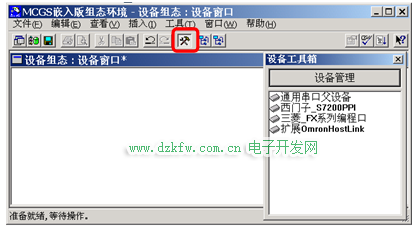

2、在設備工具箱中，鼠標按順序先后雙擊“通用串口父設備”和“西門子_S7200PPI”添加至組態畫面窗口，如圖4-1-1所示。提示是否使用西門子默認通訊參數設置父設備，選擇“是”。

所有操作完成后關閉設備窗口，返回工作臺。

窗口組態

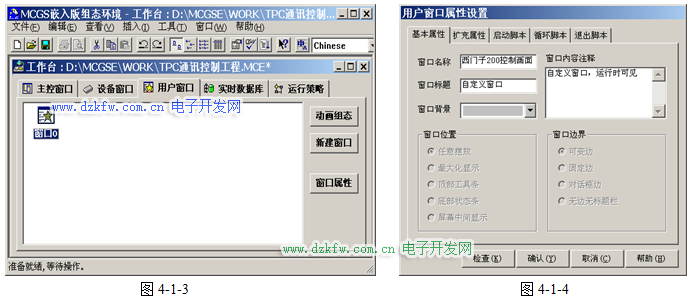

1、在工作臺中激活用戶窗口，鼠標單擊“新建窗口”按鈕，建立新畫面“窗口0”。如圖4-1-3所示。

2、接下來單擊“窗口屬性”按鈕，彈出“用戶窗口屬性設置”對話框，在基本屬性頁，將“窗口名稱”修改為“西門子200控制畫面”，點擊確認進行保存。如圖4-1-4所示。

3、在用戶窗口雙擊 進入“動畫組態西門子200控制畫面”，點擊 打開“工具箱”。

4、建立基本元件

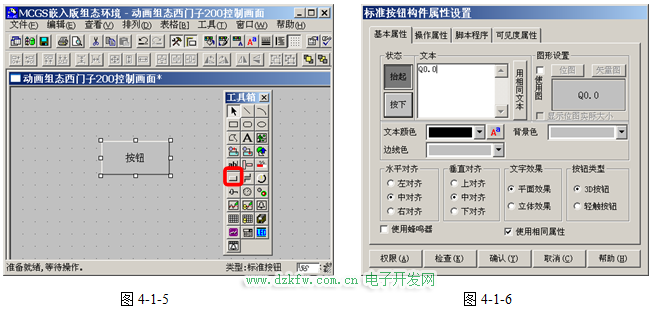

①按鈕：從工具箱中單擊“標準按鈕”構件，在窗口編輯位置按住鼠標左鍵拖放出一定大小后，松開鼠標左鍵，這樣一個按鈕構件就繪制在窗口中。如圖4-1-5所示。

接下來雙擊該按鈕打開“標準按鈕構件屬性設置”對話框，在基本屬性頁中將“文本”修改為Q0.0，點擊確認按鈕保存，如圖4-1-6所示。

按照同樣的操作分別繪制另外兩個按鈕，文本修改為Q0.1和Q0.2，完成后如圖4-1-7所示。

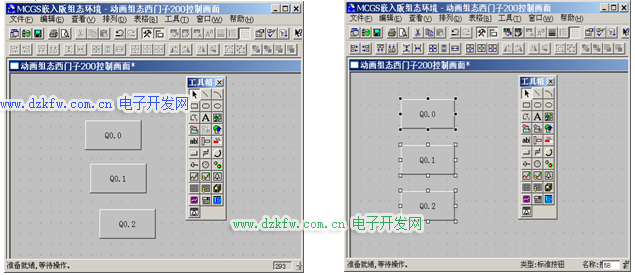

按住鍵盤的ctrl鍵，然后單擊鼠標左鍵，同時選中三個按鈕，使用工具欄中的等高寬、左（右）對齊和縱向等間距對三個按鈕進行排列對齊，如圖4-1-8所示。

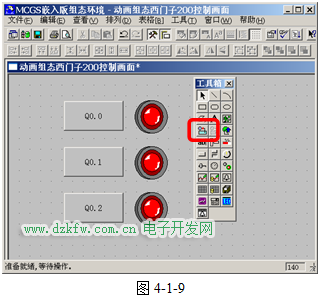

②指示燈：?jiǎn)螕艄ぞ呦渲械摹安迦朐�件”按鈕，打開“對象元件庫管理”對話框，選中圖形對象庫指示燈中的一款，點擊確認添加到窗口畫面中。并調整到合適大小，同樣的方法再添加兩個指示燈，擺放在窗口中按鈕旁邊的位置，如圖4-1-9。

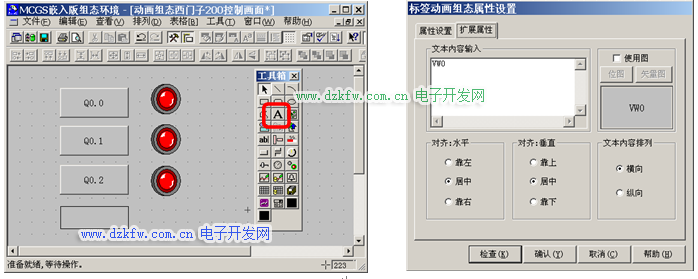

③標簽：?jiǎn)螕暨x中工具箱中的“標簽”構件，在窗口按住鼠標左鍵，拖放出一定大小“標簽”。然后雙擊該標簽，彈出“標簽動畫組態屬性設置”對話框，在擴展屬性頁，在“文本內容輸入”中輸入VW0，點擊確認，如圖4-1-10。

同樣的方法，添加另一個標簽，文本內容輸入VW2，如圖4-1-11。

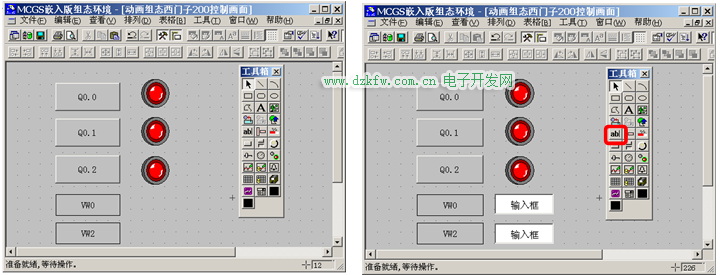

④輸入框：?jiǎn)螕艄ぞ呦渲械摹拜斎肟颉睒?gòu)件，在窗口按住鼠標左鍵，拖放出兩個一定大小的“輸入框”，分別擺放在VW0、VW2標簽的旁邊位置。如圖4-1-12。

5、建立數據鏈接

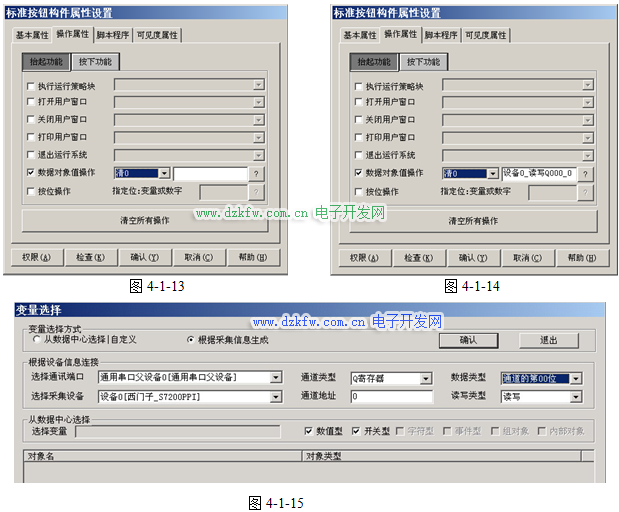

①按鈕：雙擊Q0.0按鈕，彈出“標準按鈕構件屬性設置”對話框，如圖4-1-13，在操作屬性頁，默認“抬起功能”按鈕為按下?tīng)顟B(tài)，勾選“數據對象值操作”，選擇“清0”，點擊     彈出“變量選擇”對話框，選擇“根據采集信息生成”，通道類型選擇“Q寄存器”，通道地址為“0”，數據類型選擇“通道第00位”，讀寫類型選擇“讀寫”。如圖4-1-15，設置完成后點擊確認。

即在Q0.0按鈕抬起時，對西門子200的Q0.0地址“清0”，如圖4-1-14。

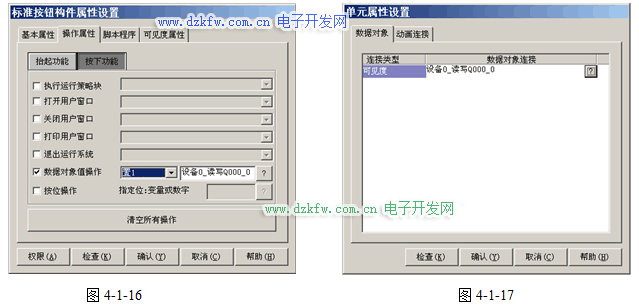

同樣的方法，點擊“按下功能”按鈕，進行設置，數據對象值操作—>置1—>設備0_讀寫Q000_0，如圖4-1-16。

同樣的方法，分別對Q0.1和Q0.2的按鈕進行設置。

Q0.1按鈕—>“抬起功能”時“清0”；“按下功能”時“置1”—>變量選擇—>Q寄存器，通道地址為0，數據類型為通道第01位。

Q0.2按鈕—>“抬起功能”時“清0”；“按下功能”時“置1”—>變量選擇—>Q寄存器，通道地址為0，數據類型為通道第02位。

②指示燈：雙擊Q0.0旁邊的指示燈構件，彈出“單元屬性設置”對話框，在數據對象頁，點擊    選擇數據對象“設備0_讀寫Q000_0”，如圖4-1-17。

同樣的方法，將Q0.1按鈕和Q0.2按鈕旁邊的指示燈分別連接變量“設備0_讀寫Q000_1”和“設備0_讀寫Q000_2”。

③輸入框：雙擊VW0標簽旁邊的輸入框構件，彈出“輸入框構件屬性設置”對話框，在操作屬性頁，點擊    進入“變量選擇”對話框，選擇“根據采集信息生成”，通道類型選擇“V寄存器”；通道地址為“0”；數據類型選擇“16位 無符號二進制”；讀寫類型選擇“讀寫”。如圖4-1-18，設置完成后點擊確認。

同樣的方法，雙擊VW2標簽旁邊的輸入框進行設置，在操作屬性頁，選擇對應的數據對象：通道類型選擇“V寄存器”；通道地址為“2”；數據類型選擇“16位 無符號二進制”；讀寫類型選擇“讀寫”。
