隨著計算機網絡及現場總線技術的發展，PLC及觸摸屏在工業控制中的應用非常廣泛�，F(xiàn)場總線技術及其總線接口模塊、智能儀表、控制設備等組成的綜合監控系統已成為當前自動化技術發展的一個重要方向。在工控領域，PLC與觸摸屏結合運用的技術已越來越為工程人員所了解與熟悉，由于觸摸屏具有操作簡便、界面美觀直接、編程容易掌握、與PLC通訊良好、抗干擾能力強等等特點，它正迅速地滲入各個行業，發揮自動化控制的最大優勢。本文僅介紹了昆侖通態觸摸屏與西門子SMART系列PLC之間的通訊建立。

本文所述通訊建立由以下硬件組成：PLCCPU單元6ES7288-1CR60-0AA0西門子SMART，觸摸屏TPC7062KX昆侖通態，觸摸屏通訊電纜TPC-S73m昆侖通態，電腦，觸摸屏及PLC數據線。使用時，將觸摸屏連接PLC通訊端口，檢查無誤后導通電源。

1 觸摸屏通訊參數設置

MCGS嵌入版組態軟件提供的S7200PPI構件用于MCGS軟件通過MPI適配器讀寫西門子SMART系列PLC設備的各種寄存器。驅動類型為串口子設備，須掛接在“通用串口父設備”才能工作，通信協議為MPI，通信方式為一主一從通令方式。驅動構件為主，PLC設備為從。如圖1所示打開昆侖通態最新MCGS編程軟件，新建工程，選擇相應的觸摸屏型號TPC7062KX，并點擊確認。

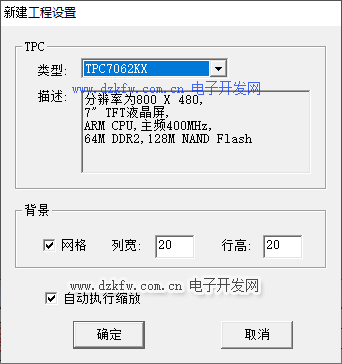

圖1 昆侖通態MCGS新工程創建圖

在彈出的對話框內點擊設備窗口，如圖2所示雙擊下方設備窗口，進入設備窗口后，窗口內顯示空白，此時右擊選擇設備工具箱，彈出設備工具箱界面，如圖3所示，點擊設備管理，需選擇PLC西門子S7200PPI西門子S7200PPI，點擊添加。

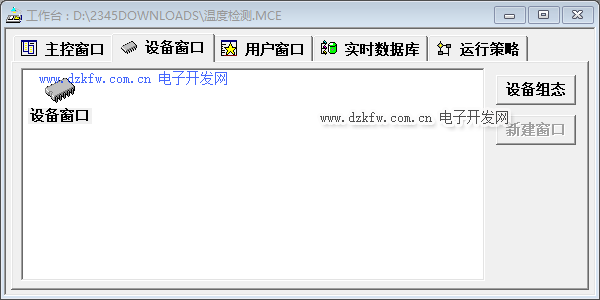

圖2 昆侖通態MCGS設備窗口圖

在設備工具箱條目內雙擊通用串口父設備后，再雙擊添加西門子_S7200PPI，如圖4所示，雙擊設備0--【西門子_S7200PPI】，進入通訊協議和變量值定義界面，設定好設備屬性值，如設備名稱，采集周期，設備地址等，在右側變量設置表內添加和PLC連接的變量地址和名稱，可進行批量錄入，完成后點擊確認。如圖5所示。

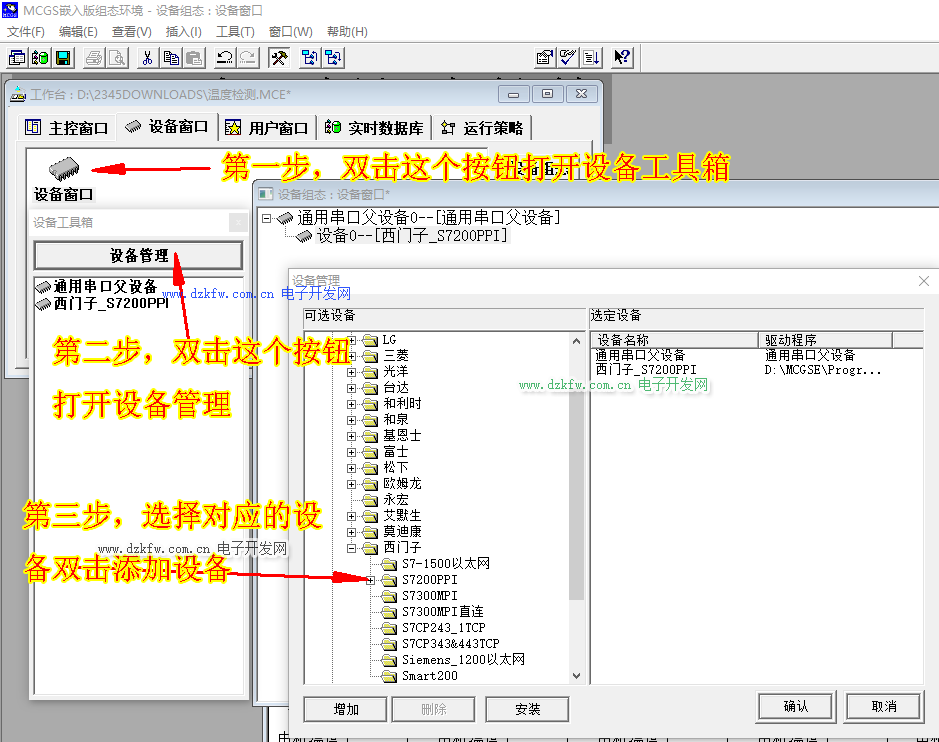

圖3 設備工具箱界面圖

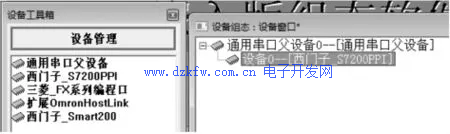

圖4 內置通訊協議創建圖

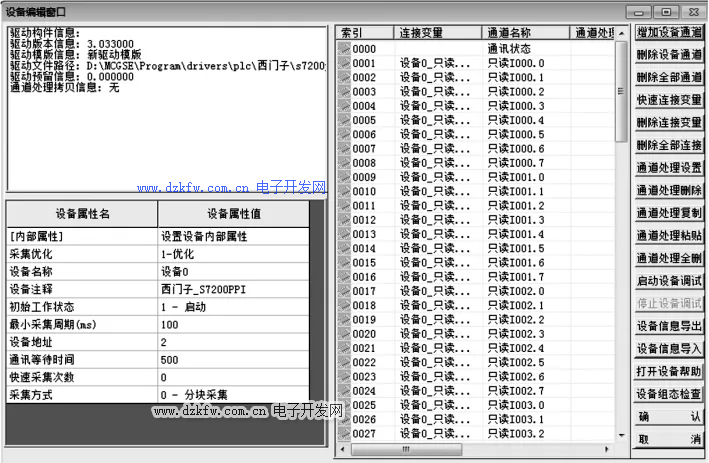

圖5 通訊協議和變量設定界面

至此昆侖通態觸摸屏與西門子SMARTPLC的通訊設置已完成，然后在觸摸屏編程軟件主菜單內選擇用戶窗口，進行觸摸屏畫面制作，完成后將觸摸屏和PLC程序分別用電腦及對應數據線傳輸程序，如圖6所示，此時即可看到觸摸屏內可顯示PLC內的I/O點狀態和數據變量進行交互關聯。

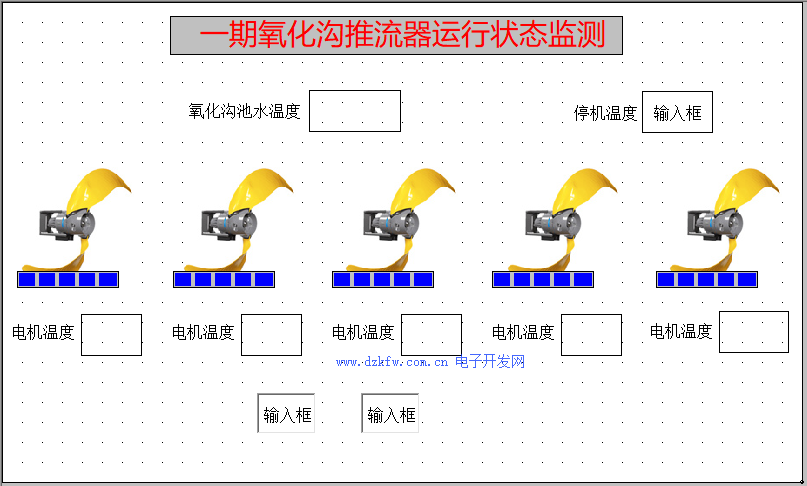

圖6 觸摸屏與plc的變量關聯監控圖

2 結束語

本通訊系統采用觸摸屏TPC7062KX與西門子SMART PLC進行數據通訊，不但減少了大量的外部電器元件和復雜的電氣接線，而且觸摸屏界面簡潔、美觀、實用，方便于PLC各I/O點和數據的狀態監控，大大方便了設備的故障排查和檢修。
