1. 什么是單極性、雙極性？

雙極性就是信號在變化的過程中要經過“零”，單極性不過零。由于模擬量轉換為數字量是有符號整數，所以雙極性信號對應的數值會有負數。在S7- 200中，單極性模擬量輸入/輸出信號的數值范圍是0-32000；雙極性模擬量信號的數值范圍是-32000－+32000。

2. 同一個模塊的不同通道是否可以分別接電流和電壓型輸入信號？

可以分別按照電流和電壓型信號的要求接線。但是DIP開關設置對整個模塊的所有通道有效，在這種情況下，電流、電壓信號的規格必須能設置為相同的 DIP開關狀態。如0-5V和0-20mA信號具有相同的DIP設置狀態，可以接入同一個模擬量模塊的不同通道。

3. 模擬量應該如何換算成期望的工程量值？

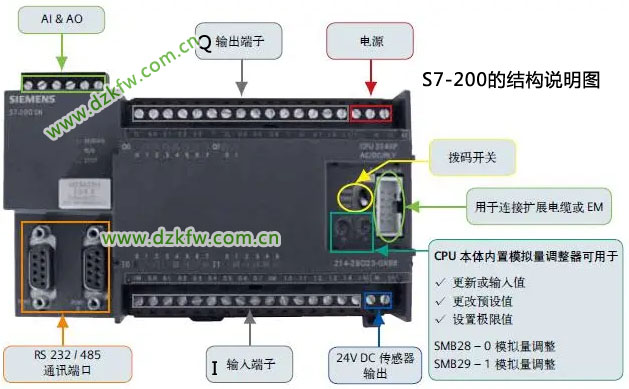

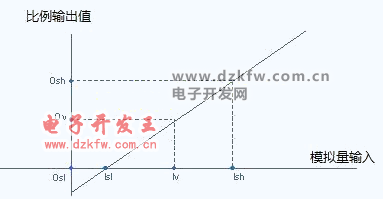

模擬量的輸入/輸出都可以用下列的通用換算公式換算：

Ov=[(Osh-Osl)*(Iv-Isl)/(Ish-Isl)]+Osl

其中：Ov:換算結果；Iv:換算對象；Osh:換算結果的高限；Osl:換算結果的低限；Ish:換算對象的高限；Isl:換算對象的低限。

4. S7-200模擬量輸入信號的精度能達到多少？

模擬量輸入模塊有兩個參數容易混淆：

1）模擬量轉換的分辨率

2）模擬量轉換的精度（誤差）

分辨率是A/D模擬量轉換芯片的轉換精度，即用多少位的數值來表示模擬量。S7-200模擬量模塊的轉換分辨率是12位，能夠反映模擬量變化的最小單位是滿量程的1/4096。模擬量轉換的精度除了取決于A/D轉換的分辨率，還受到轉換芯片的外圍電路的影響。在實際應用中，輸入的模擬量信號會有波動、噪聲和干擾，內部模擬電路也會產生噪聲、漂移，這些都會對轉換的最后精度造成影響。這些因素造成的誤差要大于A/D芯片的轉換誤差。

5. 為什么模擬量是一個變動很大的不穩定的值？

可能是如下原因：

你可能使用了一個自供電或隔離的傳感器電源，兩個電源沒有彼此連接，即模擬量輸入模塊的電源地和傳感器的信號地沒有連接。這將會產生一個很高的上下振動的共模電壓，影響模擬量輸入值。

另一個原因可能是模擬量輸入模塊接線太長或絕緣不好。可以用如下方法解決：

1）連接傳感器輸入的負端與模塊上的公共M端以補償此種波動。（但要注意確保這是兩個電源系統之間的唯一聯系。）背景是：模擬量輸入模塊內部是不隔離的；共模電壓不應大于12V；對于60Hz干擾信號的共模抑制比為40dB。2）使用模擬量輸入濾波器。

6. EM231模塊上的SF紅燈為何閃爍？

SF紅燈閃爍有兩個原因：模塊內部軟件檢測出外接熱電阻斷線，或者輸入超出范圍。

由于上述檢測是兩個輸入通道共用的，所以當只有一個通道外接熱電阻時，SF燈必然閃爍。解決方法是將一個100Ohm的電阻，按照與已用通道相同的接線方式連接到空的通道；或者將已經接好的那一路熱電阻的所有引線，一一對應連接到空的通道上。

7. 什么是正向標定、負向標定？

正向標定值是3276.7度（華氏或攝氏），負向標定值是-3276.8度。如果檢測到斷線、輸入超出范圍時，相應通道的數值被自動設置為上述標定值。

8. 熱電阻的技術參數不是很清楚，如何在DIP開關上設置類型？

應該盡量弄清除熱電阻的參數。否則可以使用缺省設置。

9. EM235是否能用于熱電阻測溫？

EM235不是用于與熱電阻連接測量溫度的模塊，勉強使用容易帶來問題。建議使用EM231RTD模塊。

10.S7-200的模擬量輸入/輸出模塊是否帶信號隔離？

不帶隔離。如果用戶的系統中需要隔離，請另行購買信號隔離器件。

11.模擬量信號的傳輸距離有多遠？

電壓型的模擬量信號，由于輸入端的內阻很高（S7-200的模擬量模塊為10兆歐），極易引入干擾，所以討論電壓信號的傳輸距離沒有什么意義。一般電壓信號是用在控制設備柜內電位器設置，或者距離非常近、電磁環境好的場合。

電流型信號不容易受到傳輸線沿途的電磁干擾，因而在工業現場獲得廣泛的應用。電流信號可以傳輸比電壓信號遠得多的距離。

理論上，電流信號的傳輸距離受到以下幾個因素的制約：

1）信號輸出端的帶載能力，以歐姆數值表示（如700Ω）

2）信號輸入端的內阻

3）傳輸線的靜態電阻值（來回是雙線）信號輸出端的負載能力必須大于信號輸入端的內阻與傳輸線電阻之和。當然實際情況不會完全符合理想的計算結果，傳輸距離過長會造成信號衰減，也會引入干擾。

12. S7-200模擬量模塊的輸入/輸出阻抗指標是多少？

模擬量輸入阻抗：電壓型信號：≥10MΩ；電流型信號：250Ω

模擬量輸出阻抗：電壓型信號：≥5KΩ；電流型信號：≤500Ω。

13. 模擬量模塊的電源指示燈正常，為何信號輸入燈不亮？

模擬量模塊的外殼按照通用的形式設計和制造，實際上沒有模擬量輸入信號指示燈。凡是沒有印刷標記的燈窗都是無用空置的。

14.為何模擬量值的最低三位有非零的數值變化？

模擬量的轉換精度為12位，但模塊將數模轉換后的數值向高位移動了三位。如果將此通道設置為使用模擬量濾波，則當前的數值是若干次采樣的平均值，最低三位是計算得出的數值；如果禁用模擬量濾波，則最低三位都是零。

15. EM231TC是否需要補償導線？

EM231TC可以設置為由模塊實現冷端補償，但仍然需要補償導線進行熱電偶的自由端補償。

16. EM231TC模塊SF燈為何閃爍？

如果選擇了斷線檢測，則可能是斷線。應當短接未使用的通道，或者并聯到旁邊的實際接線通道上。或者輸入超出范圍。
