一．建立子程序

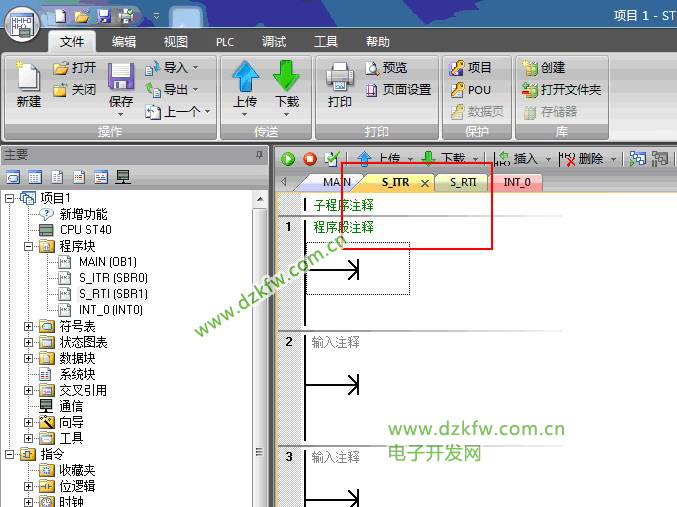

使用STEP 7-MicroWIN SMART先建立兩個子程序，分別命名S_ITR和S_RTI。

二．寫程序

1.      S_ITR程序及原理

用途是將輸入范圍中的整數縮放為輸出范圍中的實數。

此子例程首先會讀取由調用POU傳遞的值：要縮放的輸入、輸入范圍上限 (ISH)、輸入范圍下限 (ISL)、輸出范圍上限 (OSH) 和輸入范圍下限 (OSL)。

下一步是用 OSH 中減去 OSL，以確定存回 OSH 中的輸出縮放范圍。 接下來，該子例程會從輸入中減去 ISL，并將所得的差先轉換為雙字，然后再轉換為實數。 之后，下一條指令將該實數乘以輸出范圍。

再下一步是用 ISH 減去 ISL，以計算輸入縮放范圍，將計算所得的值轉換為雙字，并再轉換為實數。

接下來，該子例程用輸出縮放范圍除以計算所得的實數，并將結果與輸出范圍下限值 (OSL) 相加，以確定最終輸出值。 最后，該子例程會將此值移動到要由調用 POU 使用的子例程的輸出。

公式如下：

輸出 = [(OSH -OSL) * (輸入 - ISL) /(ISH - ISL)] + OSL

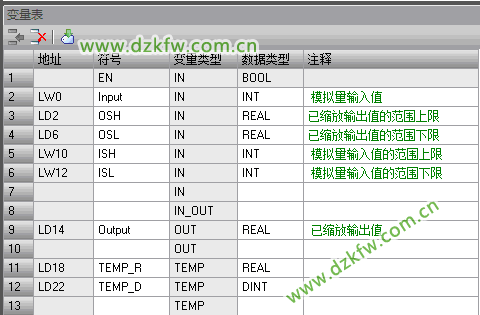

表一.S_ITR變量表

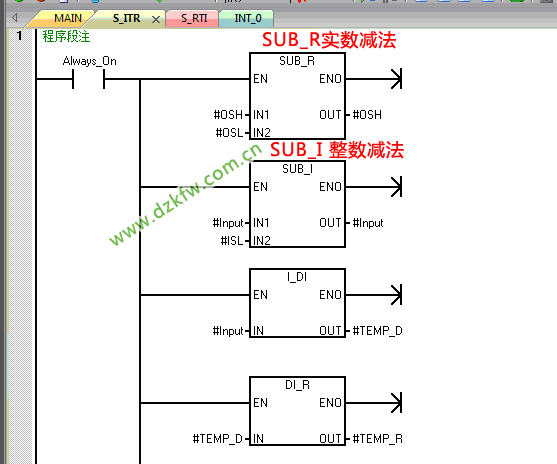

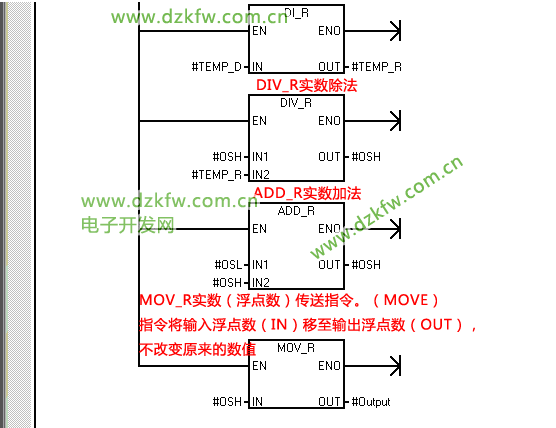

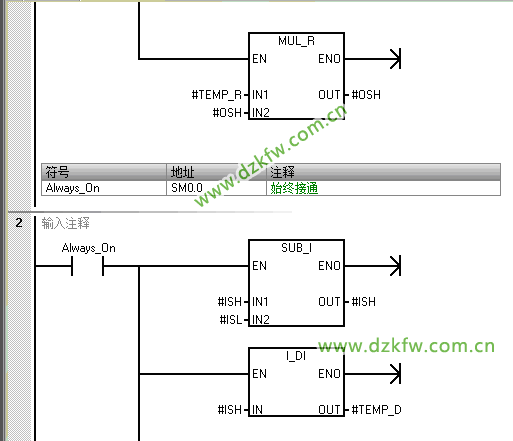

以上圖片是子程序S_ITR里的程序

2.      S_RTI程序及原理

用途是將輸入范圍中的實數縮放為輸出范圍中的整數。

此子例程首先會讀取由調用POU 傳遞的值： 要縮放的輸入、輸入范圍上限 (ISH)、輸入范圍下限 (ISL)、輸出范圍上限 (OSH) 和輸入范圍下限 (OSL)。

下一步是用 OSH 中減去 OSL，以確定存回 OSH 中的輸出縮放范圍。 接下來，該子例程會從輸入中減去 ISL，并將所得的差先轉換為雙字，然后再轉換為實數。

下一步是用輸入減去 ISL，然后用所得的差乘以計算所得的實數輸出縮放范圍。

再用 ISH 減去 ISL，以計算輸入縮放范圍，用輸出范圍除以計算所得的輸入鎖定范圍，然后將商舍入為雙字。

之后，該子例程將根據該數據類型的界限限制檢查已舍入的輸出值，以確保最終值的準確性。在界限檢查后，子例程會將雙字值轉換為整數，用該整數加上輸出范圍下限(OSL)，并將所得值移動到子例程輸出。

公式如下：

輸出 = [(OSH -OSL) * (輸入 - ISL) /(ISL - ISL)] + OSL

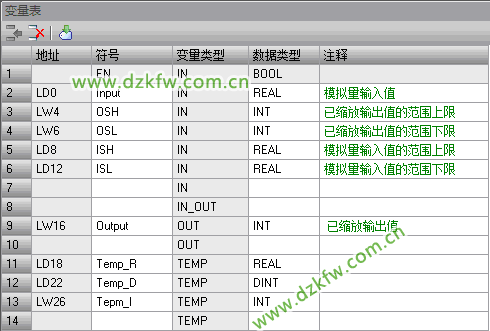

表二.S_RTI變量表

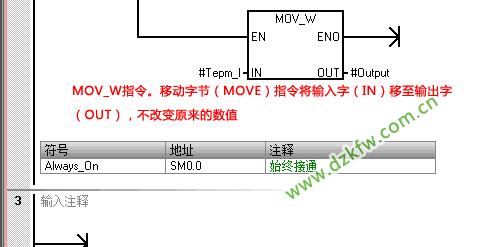

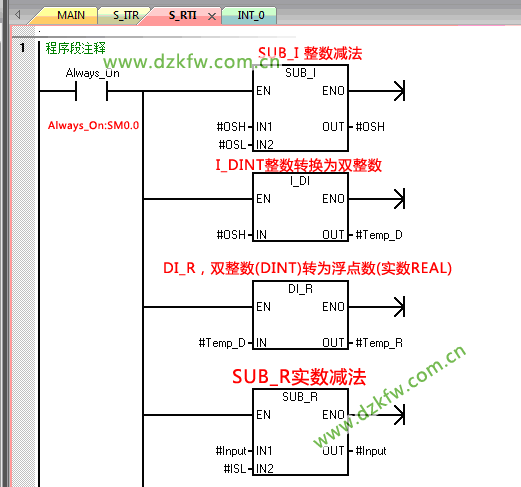

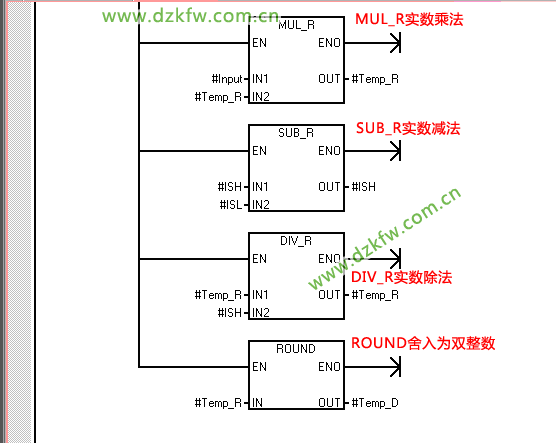

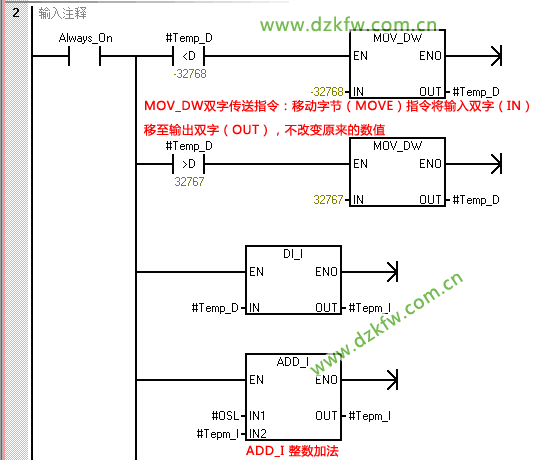

以上圖片是子程序S_RTI里的程序

3.      保存

三．建模擬量庫

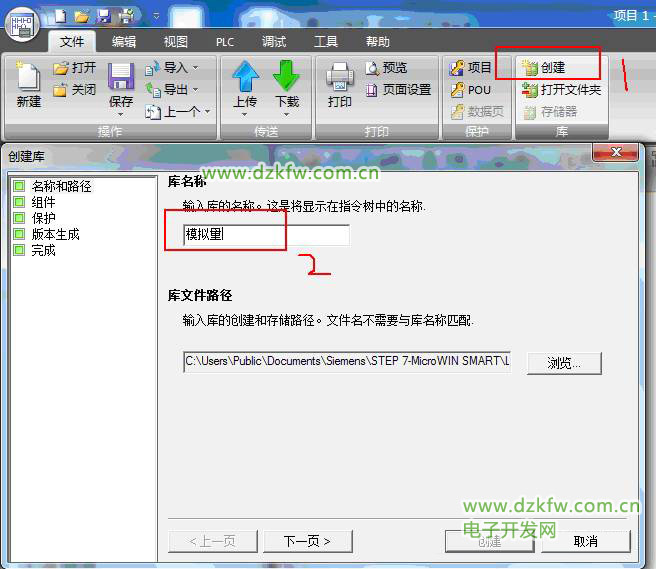

打開軟件---文件----創建----對話框改名為：“模擬量”；存儲路徑建議默認，方便后期添加。

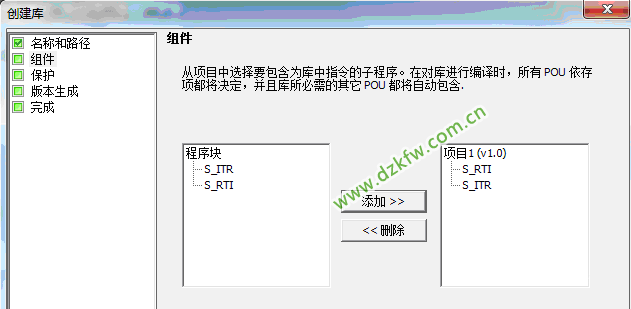

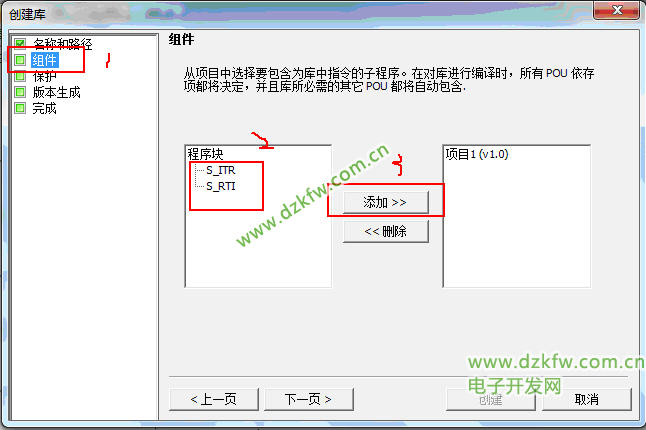

對話框---組件---程序塊，選擇剛剛保存的程序名稱，依次添加。

添加完畢可以點創建。（保護，版本生成隨個人意愿）

四．調用模擬量庫

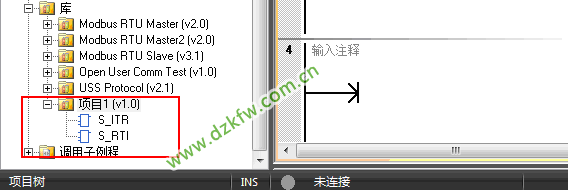

 打開軟件----左邊的菜單樹----庫-----就可以看到自己創建的庫了，無需添加，自動生成，前提是你得把你建的庫放到系統默認的路徑（上圖有介紹）。

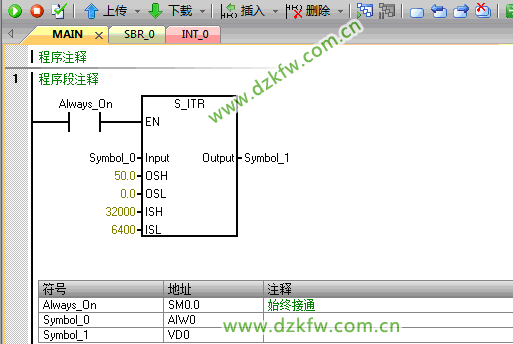

例1：讀取變送器送來的液位信號，0~50m， 用VD0保存。

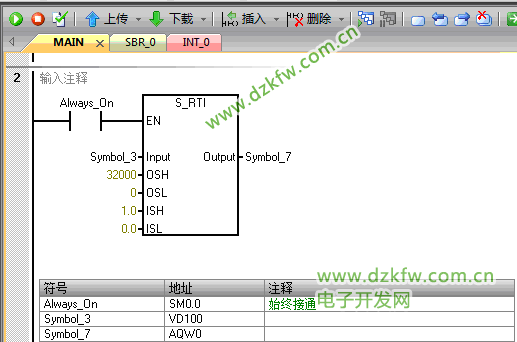

例2：把設定的閥門開度0~100%，AQW0輸出控制。
