在學習MCGS觸摸屏或者其它觸摸屏?xí)r，大家是不是使用MCGS來讀取PLC時間，那么大家有沒有想過反之讀取能能實現嗎？使用西門子S7-200 SMART PLC進行試驗

答：當然可以實現，只是看觸摸屏支持的功能，如若觸摸屏支持C腳本與函數那么是可以支持反之讀取，否則不能支持，那么今天的主角MCGS是可以支持C腳本與函數，所以是支持反之讀取的，那么接下來，我將帶領大家來學習如何反之讀取時間。

一、組態配置

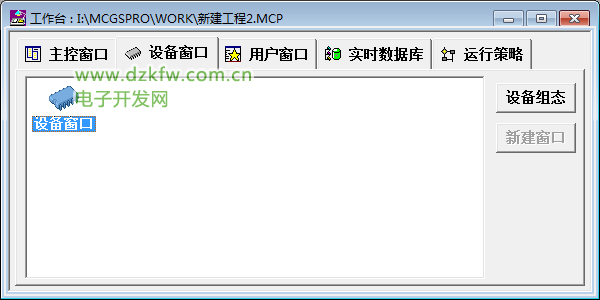

第一步：（工作臺—設備窗口—打開設備窗口）

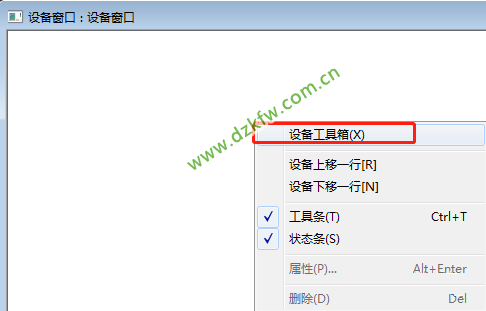

第二步：（設備窗口—鼠標右擊設備工具箱）

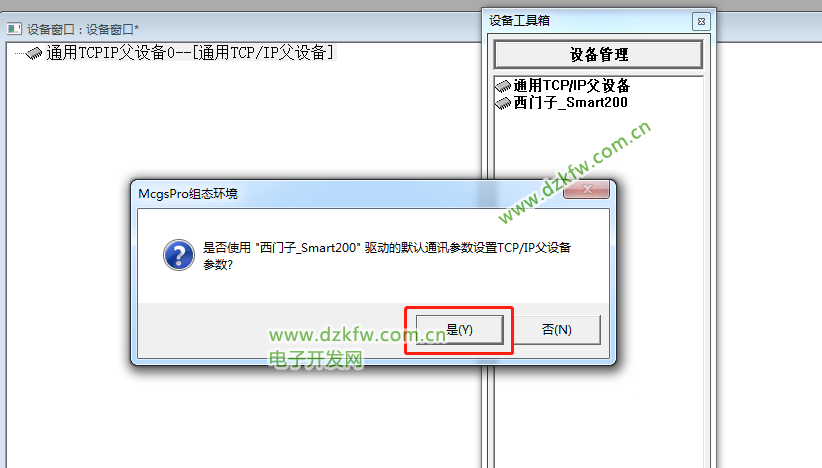

第三步：（添加設備PLC設備驅動）

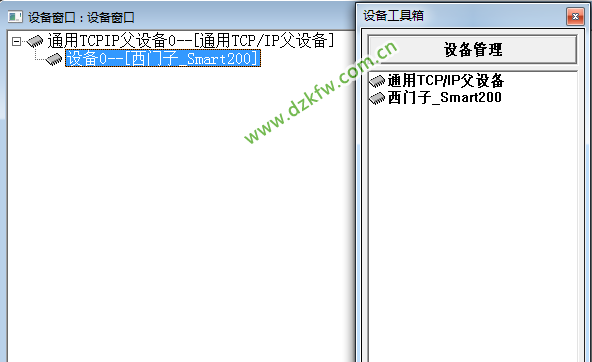

第四步：（添加成功）

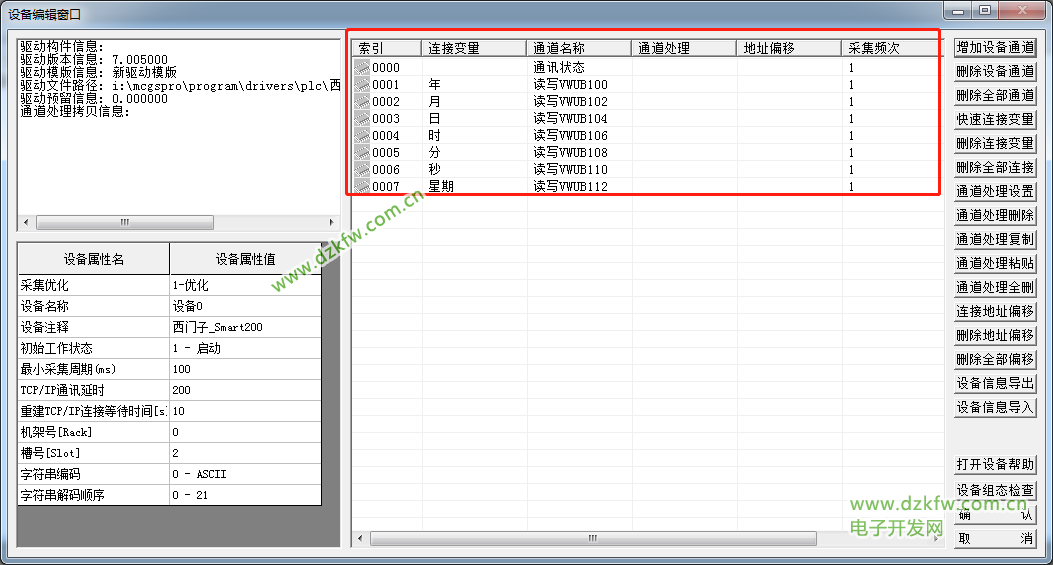

第五步：（添加設備通道PLC變量）

二、編寫腳本函數

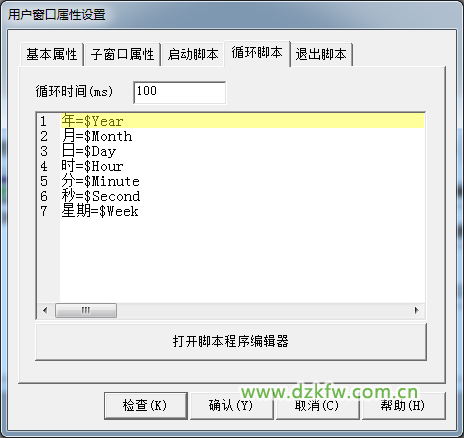

第一步：（通過賦值語句來實現時間讀�。�

年=$Year

月=$Month

日=$Day

時=$Hour

分=$Minute

秒=$Second

星期=$Week

以上賦值語句，年月日時分秒是指PLC地址，等于號后面MCGS系統時間函數變量

$Year（年）$Month（月）$Day（日）$Hour（時）$Minute（分）$Second（秒）$Week（星期）

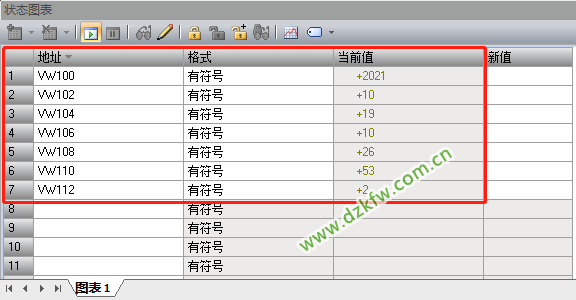

第二步：（PLC打開狀態圖表監控地址）

VW100=年

VW102=月

VW104=日

VW106=時

VW108=分

VW110=秒

VW112=星期

讀取MCGS系統時間為：2021年10月19日10時26分53秒星期二

三、注意事項

1、在MCGS編寫腳本時注意賦值方向，從右往左賦值，并不是像我們PLC傳送指令一樣從左向右賦值。

2、PLC讀取有兩種方法，第一種通過標準按鈕腳本賦值，當運行時需要按下按鈕才可以讀取時間，并不能循環，只能讀取一次。第二種方法通過用戶窗口循環腳本編寫賦值，只要系統運行就可以一直讀取當前時間。
