最近收到熱心網友私信，問了一個問題如下：關于電機的順序啟動的控制問題

題目如下：

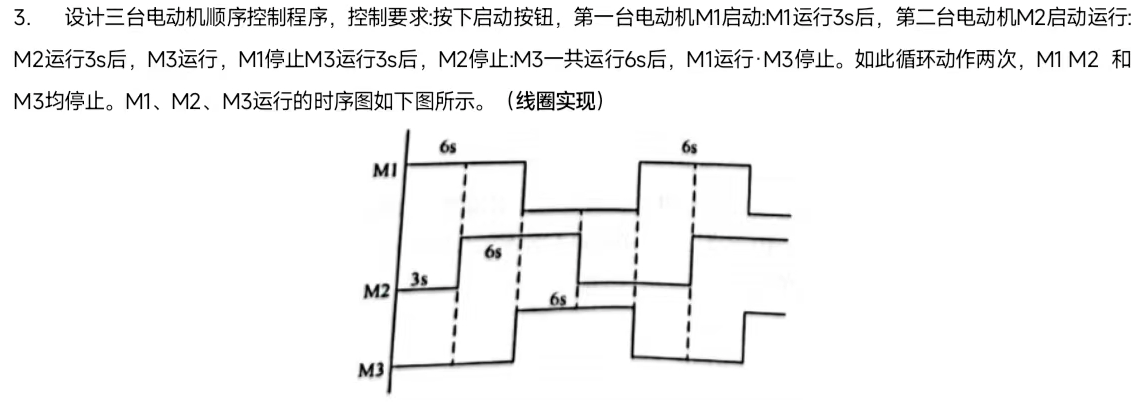

設計三臺電動機順序控制程序，控制要求:按下啟動按鈕，第一臺電動機M1啟動:M1運行3s后，第二臺電動機M2啟動運行:
M2運行3s后，M3運行，M1停止M3運行3s后，M2停止:M3一共運行6s后，M1運行·M3停止。如此循環動作兩次，M1M2和
M3均停止。M1、M2、M3運行的時序圖如下圖所示。(線圈實現)

參考梯形圖程序如下:

STL語句如下：

Network 1 // www.zhimadaxue.com 電子開發網
// I0.0為啟動按鈕。Q0.0為電機M1。 Q0.1為電機M2。 Q0.2為電機M3。  M0.0為寄存器代表啟動按鈕按下
LD     I0.0
EU
O      M0.0
AN     T41
LPS
=      M0.0
AN     T38
=      Q0.0
LRD
A      T37
AN     T39
=      Q0.1
LPP
A      T38
AN     T40
=      Q0.2
Network 2
// T41為24秒（因為一個周期12秒，所以兩次循環即兩個周期共24秒）。
LD     M0.0
LPS
AN     T40
TON    T37, 30
TON    T38, 60
TON    T39, 90
TOF    T40, 120
LPP
TON    T41, 240
