模擬量擴展模塊

模擬量類型的模塊有三種：普通模擬量模塊、RTD模塊和TC模塊。
普通模擬量模塊可以采集標準電流和電壓信號。其中，電流包括：0-20mA、4-20mA兩種信號，電壓包括：+/-2.5V、+/-5V、+/-10V三種信號。

S7-200 SMART CPU普通模擬量通道值范圍是0~27648或-27648~27648。

STEP 7-MicroWIN SMART西門子S7-200的模擬量輸入輸出圖文詳解! 接線參考下文連接：

www.zhimadaxue.com/Article/plcsoft/9495.html

以溫度采集為例

硬件配置：ST20 CPU 、模擬量擴展模塊EM AM03、溫度變送器（輸出信號4-20ma,量程0℃-100℃）、PT100。

模擬量擴展模塊EM AM03接線

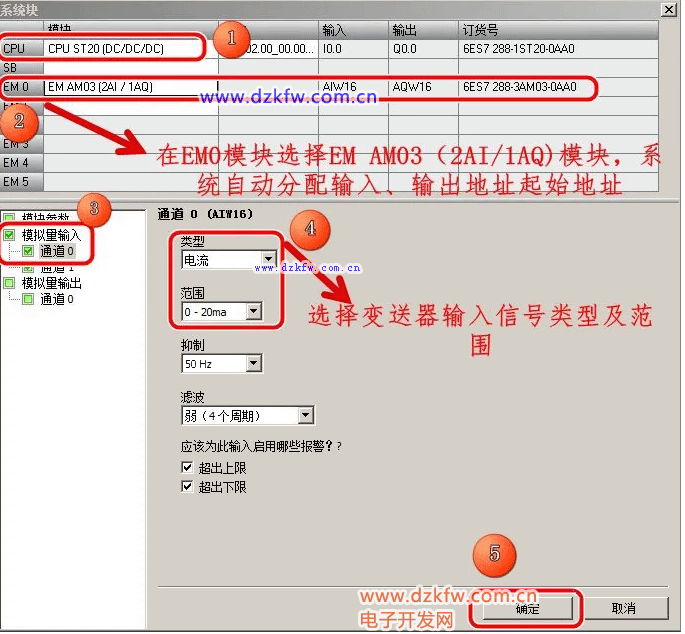

STEP 7-MicroWIN SMART軟件設置

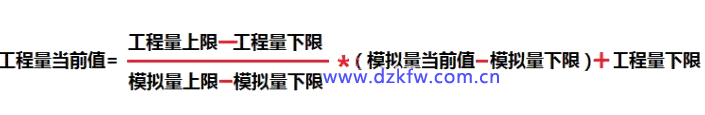

模擬量輸入換算

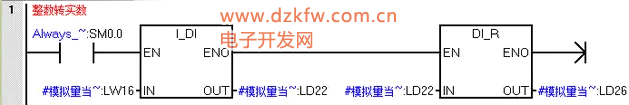

程序編寫

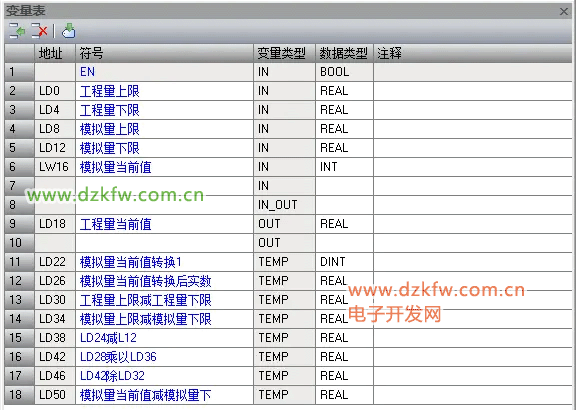

1、建立一個帶參數子程序

2、調用帶參數子程序

工程量上限：量程范圍最大值

工程量下限：量程范圍最小值

模擬量上限：最大模擬量對應的數值（即27648對應20ma）

模擬量下限：最小模擬量對應的數值（即5529.6對應4ma）

模擬量當前值：采樣的輸入通道地址

工程量當前值：換算結果
