三相異步電動機由定子和轉子兩大部分組成，定子是電動機的固定部分，用于產生旋轉磁場，主要由定子鐵芯、定子繞組和基座等部件組成。轉子是電動機的轉動部分，由轉子鐵芯、轉子繞組和轉軸等部件組成，主要作用是在旋轉磁場作用下獲得轉動力矩。

繞線電機和鼠籠電機的區別

轉子按結構的不同分為鼠籠式轉子和繞線式轉子二種：

1、鼠籠式轉子

轉子繞組由插入轉子槽中的多根導條和兩個環行的端環組成，如果去掉轉子鐵心，整個繞組的外形像一個鼠籠，故稱籠型繞組。中小型轉子一般采用鑄鋁方式。

對于100KW以上的電動機采用銅條和銅端環焊接而成，鼠籠型異步電機轉子相數就是鼠籠轉子上的導條數，每相匝數等于1/2匝。轉子繞組不用對地絕緣，轉子極對數是靠定子繞組磁動勢異步而得的，因此始終與定子繞組的極對數相等，與鼠籠轉子的導條數無關。

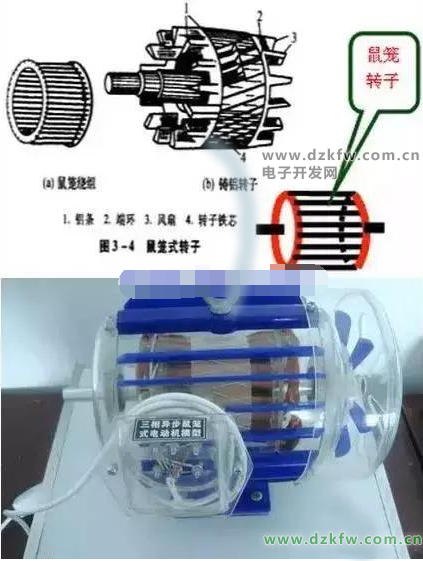

鼠籠式轉子，如圖3-4這種轉子用銅條安裝在轉子鐵芯槽內，兩端用端環焊接，形狀像鼠籠。

鼠籠型異步電動機常用啟動方法：直接啟動、降壓啟動、變頻啟動或軟啟動器啟動。

2、繞線式轉子

繞線式轉子的繞組和定子繞組相似，中型電動機多采用雙層繞組，三相繞組連接成星形，三根端線連接到裝在轉軸上的三個銅(或鋼)滑環上，通過電刷與外電路相連接。

繞線型異步電機轉子繞組的相數、極對數總是跟定子相同，每相的匝數相對較多，感應電勢較大，轉子繞組對地絕緣需絕緣。

繞線式異步電動機常用啟動方法：繞線式異步電動機啟動時通常采用直接啟動，轉子串電阻啟動，或者采用頻敏變阻器啟動。無需多此一舉用變頻啟動或軟啟動器啟動。

鼠籠式電機結構簡單、價格低。繞線式電動機結構復雜，價格高由于鼠籠式電機結構簡單、價格低，控制電機運行相對簡單。而繞線式電動機結構復雜，價格高，控制電機運行相對復雜，其應用相對少一些。但繞線式電動機因為其啟動、運行的力矩較大，主要用在重載負荷中。
