罩極電機又叫罩極式電動機（Shaded Pole Motor），是單相交流電動機中的一種，通常采用籠型斜槽鑄鋁轉子。它根據定子外形結構的不同，又分為凸極式罩極電動機和隱極式罩極電動機。

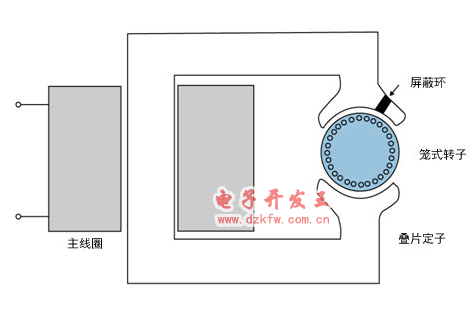

    一個罩極電機是一種單相感應交流電機。由一個銅環組成的副繞組被稱為罩極線圈。為了給轉子提供磁場，這個線圈中的電流延遲了那部分磁極的磁通量。旋轉的方向從無罩的一邊到達屏蔽環。

罩極電機的基本原理

• 這種屏蔽線圈(屏蔽環)配置使罩極的軸從主極的中心軸發生偏移。
• 當電源接在定子上，磁極主要部分的磁通量作為變壓器副繞組誘導罩極線圈產生電壓。
• 因為變壓器副繞組的電流跟主繞組的電流存在相位差。
• 罩極線圈的電流跟主勵磁繞組的電流有相位差。
• 因此，罩極的磁通量跟主極的磁通量有相位差。

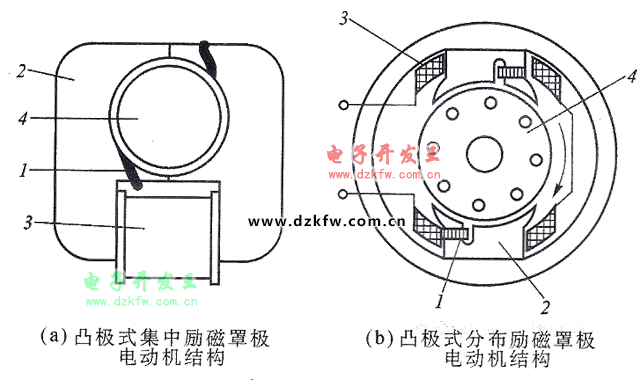

 單相罩極式異步電動機是結構最為簡單的單相電動機，按磁極形式不同可分凸極式與隱極式兩種。凸極式按繞組形式又可以分為集中繞組與分布繞組兩種，轉子都是采用籠形結構。
  單相罩極異步電動機的每一個磁極的1/3至1/4處開有一個小槽，將磁極分成兩個部分。在極面較小的部分套裝有銅制短路環，就好象把這部分磁極罩起來一樣，所以稱為罩極式電動機。

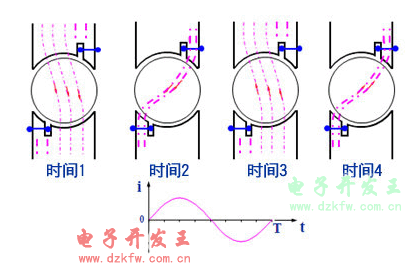

  當罩極式電動機的定子繞組通入單相交流電流后，在氣隙中會形成一個連續移動的磁場，使籠式轉子受力而旋轉。
  在交流電流上升的過程中，磁通量增加，短路環中產生感電動勢與電流，阻止磁通進入短路環，這時的磁通主要集中在磁極的未罩部分。
  當交流電流達到最大值時，電流與磁通量基本不變，短路環中的電動勢和電流很小，基本不起作用，磁通在整個磁極中均勻分布。
  在交流電流下降過程中，磁通量減少，短路環中的電動勢和電流阻止磁通量減少，使得磁極的磁通集中在被罩部分。
  交流電流改變方向后，磁通同樣由磁極的未罩部分向被罩部分移動這樣轉子就跟著磁場移動的方向轉動起來。
  以上就是罩極式單相電動機的結構與工作原理。下面的附圖表示了它的結構。
