門電路有幾種
門電路是一種用電脈沖控制的開關電路，具有一個或幾個輸入端和一個輸出端。它規定各個輸入信號之間滿足某種邏輯關系時，才有信號輸出。門電路的輸入端或輸出端只有兩種狀態，無信號以“0”表示，有信號以“1”表示。常用的門電路在邏輯功能上有與門、或門、非門、與非門、或非門、與或非門、異或門等幾種。

此外，門電路還可以根據其結構分為TTL邏輯門電路、CMOS邏輯門電路和ECL射極耦合邏輯門電路等類型。其中，CMOS邏輯門電路由于其制造結構簡單，功耗低的特性，適用于高密度集成電路，目前大部分數字電路是基于它實現的.

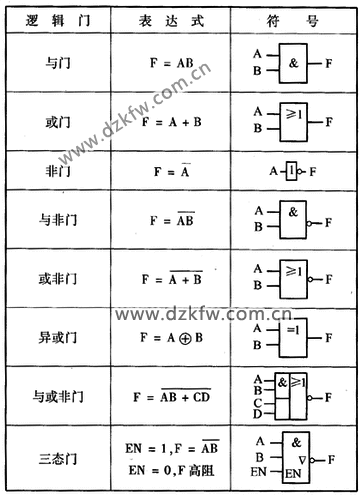

門電路的圖形符號包括以下幾種：

1. 與門：邏輯符號為“&”，表示當兩個輸入都為1時輸出為1，否則輸出為0。
2. 或門：邏輯符號為“|”，表示當兩個輸入中只要有一個為1時輸出為1，否則輸出為0。
3. 非門：邏輯符號為“”，表示當輸入為1時輸出為0，輸入為0時輸出為1。
4. 異或門：邏輯符號為“⊕”，表示當兩個輸入不同時輸出為1，相同時輸出為0。
5. 同或門：邏輯符號為“⊙”，表示當兩個輸入相同時輸出為1，不同時輸出為0。
