電路入門 極簡穩壓三極管電路圖講解

說到穩壓三極管，部分新手可能會有疑問，向來只有穩壓二極管，三極管什么時候也能起到穩壓作用了呢？其實三極管穩壓并不十分罕見，只是比常見的穩壓二極管使用條件更加特殊一些而已。在本文中，小編就將介紹最簡單最基本的三端穩壓三極管，并簡述其穩壓過程。

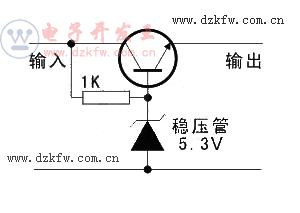

圖1為三端穩壓三極管的基本電路圖，其穩壓過程為：由1K和穩壓管組成基本穩壓電路，在穩壓管上得到一個穩定的電壓（假設為5.3V），三極管基極聯接該點，組成一個射極跟隨器，發射極電壓是跟隨著基極電壓，（比基極低一個三極管的be壓降約0.65V，5.3-0.65=4.65V）因此在發射極便能輸出電壓就和基極電壓一樣穩定的4.65V的電壓。

此電路不僅簡單，其負載能力還遠遠大于穩壓管，并且由于射極跟隨器的輸入抗組較高，使得輸出電壓頗為穩定。通過文中這一簡單的穩壓三極管電路圖，大家是否對這一并不常見的穩壓器件有所了解了呢？小編將繼續為大家收集關于穩壓三極管的相關知識。
