NE555 (Timer IC)大約在1971年由Signetics Corporation發布，在當時是唯一非常快速且商業化的Timer IC，在往后的30年來非常普遍被使用，且延伸出許多的應用電路，盡管近年來CMOS技術版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原規格的NE555依然正常的在市場上供應，盡管新版IC在功能上有部份的改善，但其腳位勁能并沒變化，所以到目前都可直接的代用。
NE555是屬于555系列的計時IC的其中的一種型號，555系列IC的接腳功能及運用都是相容的，只是型號不同的因其價格不同其穩定度、省電、可產生的振蕩頻率也不大相同；而555是一個用途很廣且相當普遍的計時IC，只需少數的電阻和電容，便可產生數位電路所需的各種不同頻率之脈沖信號。

NE555芯片內部結構圖

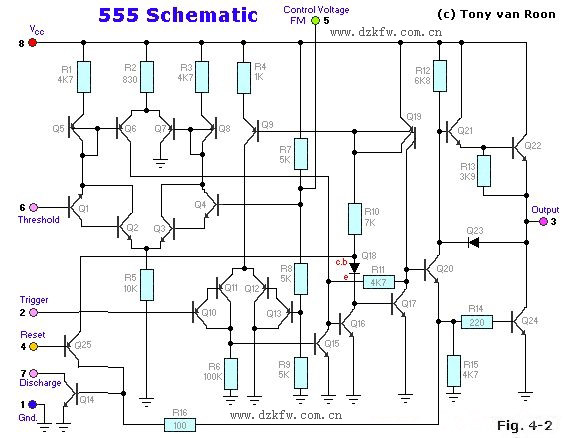

                     555集成電路內部電路圖

NE555的特點：
1.只需簡單的電阻器、電容器，即可完成特定的振蕩延時作用。其延時范圍極廣，可由幾微秒至幾小時之久。
2.它的操作電源電壓范圍極大，可與TTL，CMOS等邏輯電路配合，也就是它的輸出準位及輸入觸發準位，均能與這些邏輯系列的高、低態組合。
3.其輸出端的供給電流大，可直接推動多種自動控制的負載。
4.它的計時精確度高、溫度穩定度佳，且價格便宜。

5.靜態電流 最大值 VCC = 5 V, RL = ∞ =6mA  VCC =15 V, RL = ∞ =15mA

NE555引腳圖及功能說明

                                         圖1-2 NE555各腳功能-管腳圖
Pin 1 (接地) -地線(或共同接地) ，通常被連接到電路共同接地。
Pin 2 (觸發點) -這個腳位是觸發NE555使其啟動它的時間周期。觸發信號上緣電壓須大于2/3 VCC，下緣須低于1/3 VCC 。
Pin 3 (輸出) -當時間周期開始555的輸出輸出腳位，移至比電源電壓少1.7伏的高電位。周期的結束輸出回到O伏左右的低電位。于高電位時的最大輸出電流大約200 mA 。
Pin 4 (重置) -一個低邏輯電位送至這個腳位時會重置定時器和使輸出回到一個低電位。它通常被接到正電源或忽略不用。
Pin 5 (控制) -這個接腳準許由外部電壓改變觸發和閘限電壓。當計時器經營在穩定或振蕩的運作方式下,這輸入能用來改變或調整輸出頻率。
Pin 6 (重置鎖定) - Pin 6重置鎖定并使輸出呈低態。當這個接腳的電壓從1/3 VCC電壓以下移至2/3 VCC以上時啟動這個動作。
Pin 7 (放電) -這個接腳和主要的輸出接腳有相同的電流輸出能力，當輸出為ON時為L(zhǎng)OW，對地為低阻抗，當輸出為OFF時為HIGH，對地為高阻抗。
Pin 8 (V +) -這是555個計時器IC的正電源電壓端。供應電壓的范圍是+4.5伏特(最小值)至+16伏特(最大值)。
