如果你想在你的音響系統中聽到更好的低音，加裝一個低音炮是比較好的選擇。本電路將是一個低通濾波器，確保只有低音被放大給低音炮。

該電路是用在信號源與放大器之間。它是一個有源濾波器，比其通常安裝在放大器后面的無源濾波器更好。該電路是單聲道的，因?yàn)榈鸵粼趦蓚�(gè)通道都相等。人類的耳朵還不能確定這種低音的方向。

第一個LM741用作混頻器的放大器。增益可調，使用P1。然后，該信號被施加到第二階巴特沃斯濾波器。 C_A（C1 + C2）和C_B（C3），可以計算出使用下列公式：

這里，F(xiàn)k是截止頻率（不能通過濾波器的最低頻率），PI = 3.1416，R = R 3 = R 4，F(xiàn)k單位赫茲，C單位F。如圖所示，過濾器現在被設置在240赫茲。

電源電壓必須是對稱的，正負12-15V。

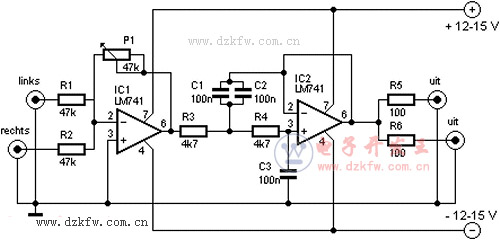

如果你想有一個更好的音質，你可以采用雙運放NE5532代替兩個LM741。低音炮電路圖如下：

R1, R2 = 47 kΩ
R3, R4 = 4,7 kΩ
R5, R6 = 100 Ω
P1 = 47 kΩ
C1-C3 = 100 nF
IC1, IC2 = LM 741
