在生活中，我發現很多電子愛好者在自制放大器時，音量都是手調的。我的放大器音量也是自制手調，使用時感到不便。因此，在業余時間里，我用四位密碼無線遙控發射、接收組件制作了一款音響音量遙控電路，在使用中感到很方便實用，想介紹給大家，讓大家一起感受摩機的樂趣。

       一、工作原理

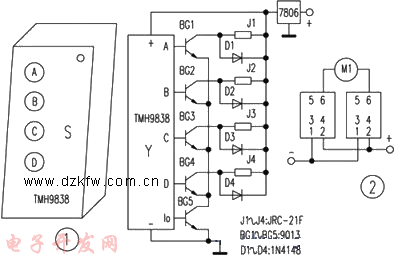

       電路如附圖所示：S為四位無線遙控發射器，Y為與發射器配對的接收模塊。Y的各輸出端經BG1～BG5放大后，將四路互鎖存數據控制輸出端信號轉換成非鎖存形式，并通過繼電器J1～J4對電機M1、M2進行正反控制。M1控制主音量，M2控制高低音調。見圖1所示，其中電機M2電路相同，工作原理一樣，所以未繪出。當按下發射器S的A鍵時，Y的輸出端A和Io端輸出高電平，BG1和BG5導通。J1吸合，M1得電工作，手松開后，Io輸出消失，J1斷電電機M1釋放停轉。同樣，按下B、C、D鍵時，分別控制M1、M2反轉、正轉、反轉。



       音響音量遙控電路原理圖

       電路重點在于繼電器的連接，工作過程如圖2所示：繼電器觸點①、③常閉，②、⑥常開，⑤、⑥相通，③、④是線圈。把J1、J2或J3、J4組合構成電機的正反電路，J1、J2的①端相連接地，②端相連接電源。當按下A鍵時，J1吸合，①、⑤端斷開，②、⑥端導通，電源經②、⑥端和電機M1到J2的⑥、⑤、①端接地電機正轉，放大器音量增加。同樣，按下Ｂ鍵時，J2吸合，②、⑥端吸合，電源經J2的②、⑥端和M1到⑥、⑤、①端接地，電機反轉，放大器音量下降。M2、J3、J4的工作原理相同。

       二、元件的選擇和制作

       A1、A2選用達華的TMH9838的6V四位無線電編碼遙控組件。V1～V5選用9013或其它硅NPN三極管，D1～D4用1W4148開關二極管，J1～J4采用6V的JRC-21F型小型電磁繼電器，馬達電位器可選用雙聯的，阻值根據自己功率電位器來選擇。本人選用的是日本的拆機品，價格只有新品的盳盢，大大降低了制作成本。如原機功率足夠可取原機電源。此電路功耗很小，對功放沒有什么影響。

       自從裝入該電路后，本人再也不用經常離坐調音了，可安坐其中，盡享優美的旋律，真是好不自在。
