對模擬電路的掌握分為三個層次：初級層次：是熟練記住這二十個電路，清楚這二十個電路的作用。只要是電子愛好者，只要是學習自動化、電子等電控類專業的人士都應該且能夠記住這二十個基本模擬電路。

　　中級層次：是能分析這二十個電路中的關鍵元器件的作用，每個元器件出現故障時電路的功能受到什么影響，測量時參數的變化規律，掌握對故障元器件的處理方法;定性分析電路信號的流向，相位變化;定性分析信號波形的變化過程;定性了解電路輸入輸出阻抗的大小，信號與阻抗的關系。有了這些電路知識，您極有可能成長為電子產品和工業控制設備的出色的維修維護技師。高級層次是能定量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關系、電路中信號的幅度與頻率關系特性、相位與頻率關系特性、電路中元器件參數的選擇等。達到高級層次后，只要您愿意，受人尊敬的高薪職業--電子產品和工業控制設備的開發設計工程師將是您的首選職業。

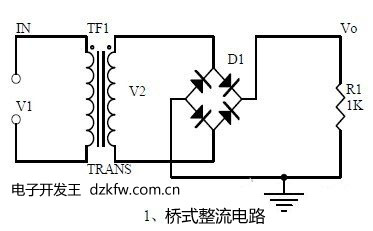

　　一、 橋式整流電路

　　1、二極管的單向?qū)щ娦裕?/P>

　　伏安特性曲線

　　理想開關模型和恒壓降模型

　　2、橋式整流電流流向過程

　　輸入輸出波形

　　3、計算：Vo， Io，二極管反向電壓。

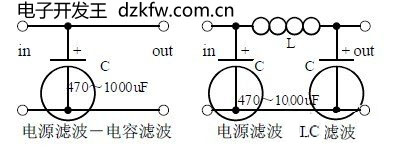

　　二、 電源濾波器

　　1、電源濾波的過程分析：

　　波形形成過程：

　　2、計算：濾波電容的容量和耐壓值選擇。

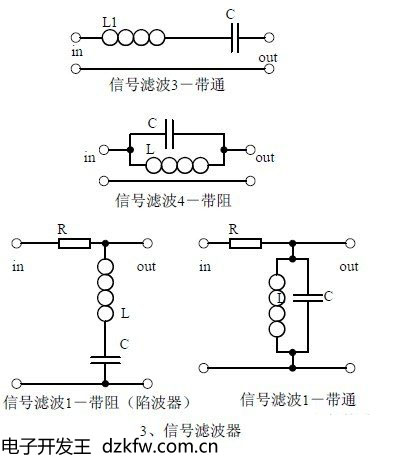

　　三、 信號濾波器

　　1、信號濾波器的作用：

　　與電源濾波器的區別和相同點：

　　2、LC 串聯和并聯電路的阻抗計算，幅頻關系和相頻關系曲線。

　　3、畫出通頻帶曲線。

　　計算諧振頻率。

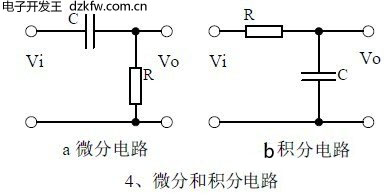

　　四、 微分和積分電路

　　1、電路的作用，與濾波器的區別和相同點。

　　2、微分和積分電路電壓變化過程分析，畫出電壓變化波形圖。

　　3、計算：時間常數，電壓變化方程，電阻和電容參數的選擇。

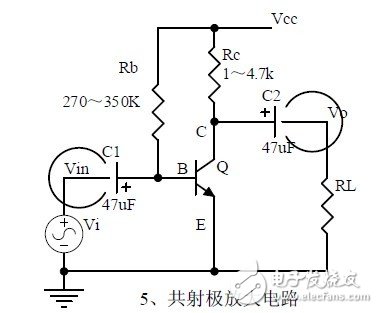

　　五、 共射極放大電路

　　1、三極管的結構、三極管各極電流關系、特性曲線、放大條件。

　　2、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。

　　3、靜態工作點的計算、電壓放大倍數的計算。

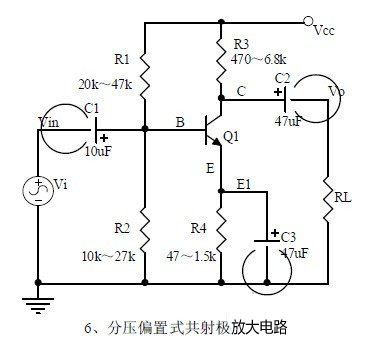

　　六、 分壓偏置式共射極放大電路

　　1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。

　　2、電流串聯負反饋過程的分析，負反饋對電路參數的影響。

　　3、靜態工作點的計算、電壓放大倍數的計算。

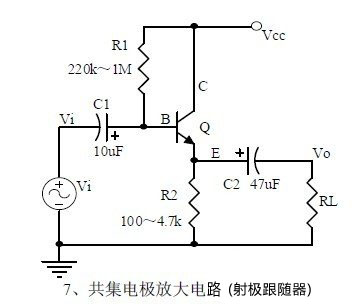

　　七、 共集電極放大電路（射極跟隨器）

　　1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。電路的輸入和輸出阻抗

　　特點。

　　2、電流串聯負反饋過程的分析，負反饋對電路參數的影響。

　　3、靜態工作點的計算、電壓放大倍數的計算。

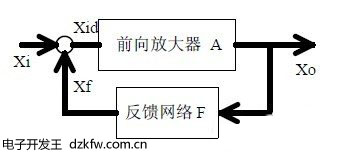

　　八、電路反饋框圖

　　1、反饋的概念，正負反饋及其判斷方法、并聯反饋和串聯反饋及其判斷方法、電流反饋和電壓反饋及其判斷方法。

　　2、帶負反饋電路的放大增益。

　　九、二極管穩壓電路

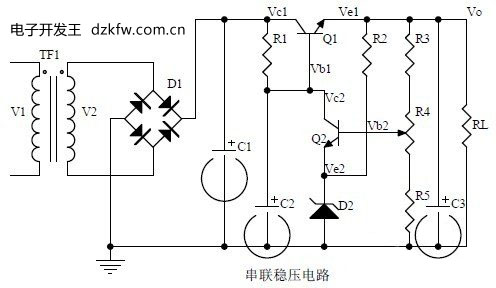

　　十、串聯穩壓電源

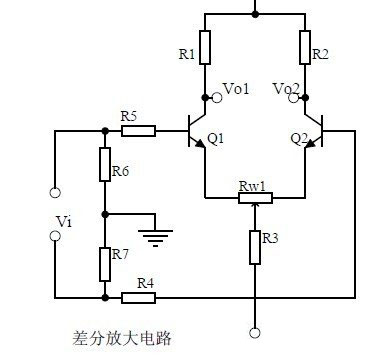

　　十一、差分放大電路

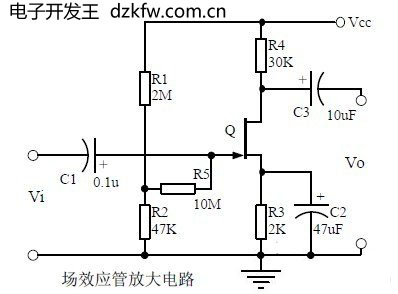

　　十二、場效應管放大電路

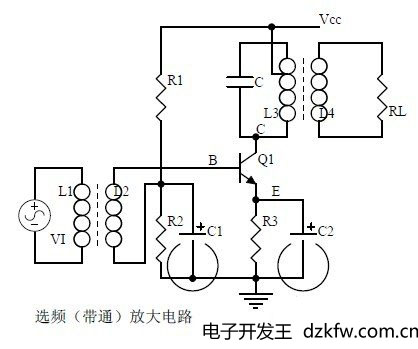

　　十三、選頻（帶通）放大電路

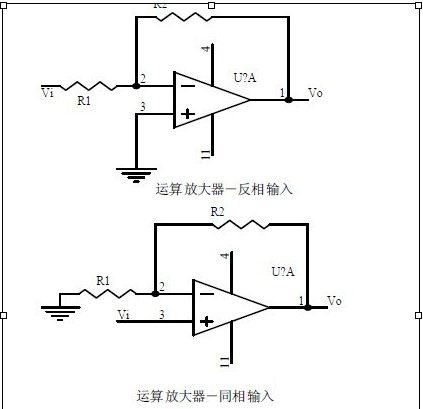

　　十四、運算放大電路

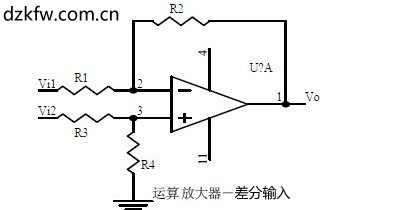

　　十五、差分輸入運算放大電路

　　十六、電壓比較電路

　　十七、RC振蕩電路

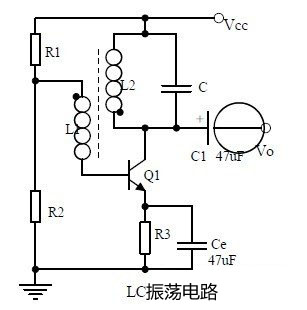

　　十八、LC振蕩電路

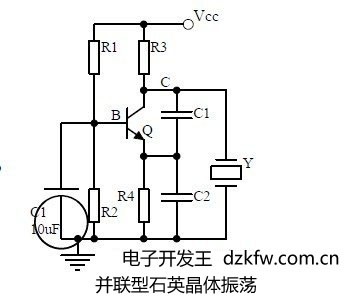

　　十九、石英晶體振蕩電路

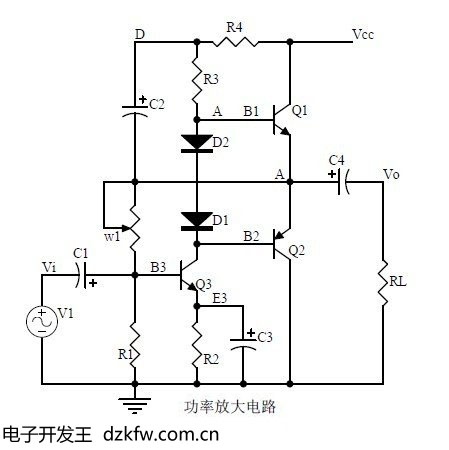

　　二十、功率放大電路
