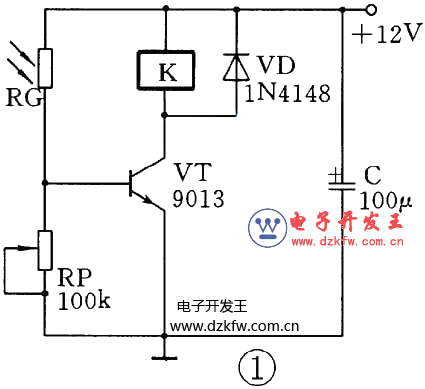

圖1是一個簡單的亮通開關。RP為光控閾值調節電位器，通過它可調節光控靈敏度（下面幾個電路均相同）。白天光線較強，光敏電阻器RG呈低阻值，三極管VT導通，繼電器K吸合，其常開觸點閉合，接通被控電器工作。夜間，光線較暗，RG呈高電阻，VT截止，K釋放，被控電器停止工作。

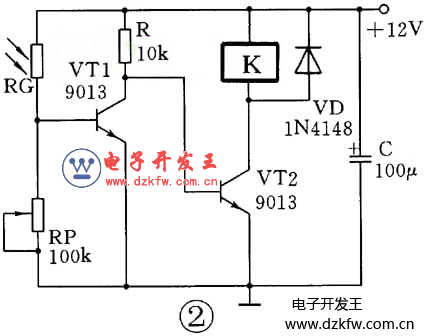

    圖2為典型的暗通開關，它利用VT2反相原理將原來的亮通改為暗通。白天RG呈低電阻，VT1導通，其集電極輸出低電平，故VT2截止，K不動作。當夜間光線較暗時，RG呈高電阻，VT1截止，其集電極輸出高電平，VT2導通，K吸合動作，從而實現暗通的操作。

    上述兩電路，如果將光敏電阻器RG與電位器RP位置互換，則亮通就變為暗通，暗通則變為亮通。

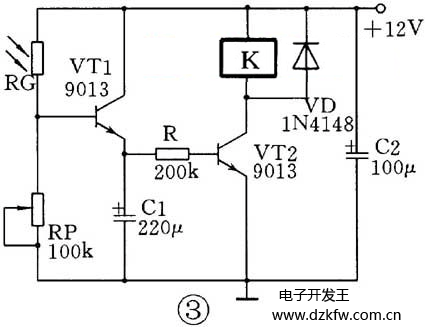

    圖3是一個實用的光控延遲開關，工作條件是：需要為RG外面制作一個遮光筒，這樣平時無論外面光線強弱如何，只要無直射光線射入遮光筒，RG均無強光照射而呈高電阻。圖3～圖5電路均有此要求。電路工作過程是：平時RG為高電阻，VT1截止，VT2也同樣截止，K不動作。當用手電筒或激光筆對準遮光筒里的RG照射一下，RG立刻呈低電阻，VT1導通，因VT1導通時其等效電阻很小，C1很快充滿電荷，VT2也導通，K吸合，被控電器工作。停止光照后，VT1雖恢復截止，但C1所儲存的電荷可通過R向VT2發射結放電，仍能維持VT2保持導通態。C1電荷隨放電逐漸減少，當不足以維持VT2導通時，VT2即截止，K釋放，被控電器停止工作。電路延遲時間主要由R與C1放電時間常數決定，但VT2的β值對延遲時間影響很大，若β值較小，就限制了R的取值，故要求β值在200以上，VT2最好能采用達林頓復合管。

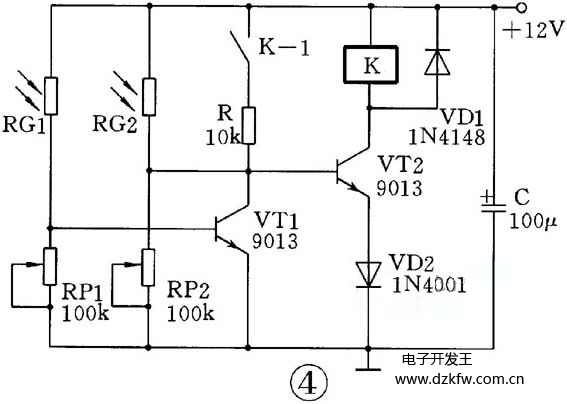

    圖4為雙敏感器光控開關，RG1為“關”敏感器，RG2為“開”敏感器。電路工作過程為：用電筒或激光筆照一下RG2，VT2立刻導通，K吸合，其常開觸點之一K-1閉合對電路自鎖，另一個常開觸點可使被控電器通電工作。需要關機時，只要再照射一下RG1，使VT1迅速導通，VT1的導通就將VT2的基極電位下拉迫使VT2截止，K釋放，被控電器停止工作。VD2的作用是抬高VT2在導通時的基極電位，有利于照射RG1的關機操作。VD2如改用發光二極管，還能起到開關機狀態指示。

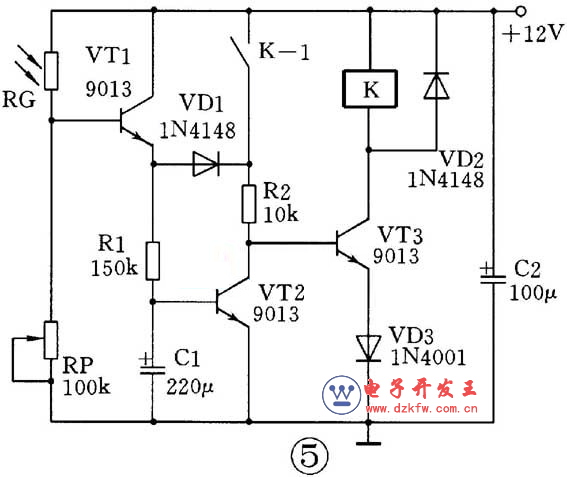

    圖5是單敏感器光控開關，用激光筆或電筒照射時能實現點按一下“開機”，長按一下“關機”的操作。工作過程是：對RG短暫照射一下，VT1導通，電流一路經VT1、VD1、R2注入VT3基極，使VT3迅速導通，K動作吸合，其一個常開觸點K-1閉合對電路自鎖，另一個常開觸點可使被控電器通電，實現“開機”操作。電流另一路經VT1、R1向C1充電，使C1兩端電位上升，但由于RG受光照射時間很短，C1兩端電位不可能上升到VT2的開門電平，故對電路無影響。需要關機時，只要照射RG的時間稍長些，使C1兩端電位升至0.65V左右，VT2即導通，使VT3的基極電位下拉，迫使VT3截止，K釋放，所有常開觸點跳開，從而實現“關機”操作。VD3的作用與圖4中的VD2相同，也可用發光二極管代替。

    上述所有電路中的敏感元件RG均可采用MG45型光敏電阻器。敏感元件也可采用光敏二極管或光敏三極管，電路不必改動。
