現將應用戴維南定理求解電路的步驟歸納如下：

（1）將待求支路從原電路中移開，求余下的有源二端網絡NS的開路電壓Uoc；

（2）將有源二端網絡NS變換為無源二端網絡N0，即將理想電壓源短路，理想電流源開路，內阻保留，求出該無源二端網絡N0的等效電阻Req；

（3）將待求支路接入理想電壓源Uoc與電阻Req串聯的等效電壓源，再求解所需的電流或電壓。

溫馨提示：

戴維南定理只適用線性電路的等效，不適用于非線性電路等效，但對負載不作限制；

在一般情況下，應用戴維南定理分析電路，要畫出三個電路，即求Uoc電路、求Req電路和戴維南等效電路，并注意電路變量的標注。

例題

求圖所示二端網絡的戴維南等效電路。

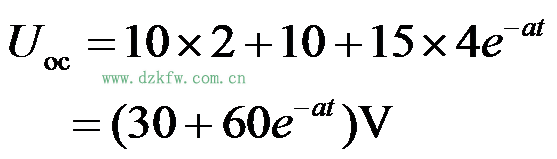

解：在圖上標出二端網絡開路電壓Uoc的參考方向，用疊加定理求得Uoc為

將二端網絡內的2A電流源和4e－αtA電流源分別用開路代替，10V電壓源用短路代替，得到圖電路，由此求得戴維南等效電阻為 Req=10+5=15Ω。
