軟件配置：ModScan測試軟件、Step7-MicroWin V4.0.6.35編程軟件

硬件配置：電腦、西門子200PLC（CPU 224XP CN REL 02.01）、PPI編程電纜、USB-TO-Serial電纜、研華ADAM4520 RS232/RS422/RS485模塊

準備：焊接RS485通訊電纜一根（Date+→DB9 3引腳、Date-→DB9 8引腳）、RS485通訊電纜連接200PLC的Port0端口、安裝modbus庫文件

1.打開Step7-MicroWin V4.0.6.35編程軟件，設置庫存儲區；（注意：在“庫存儲區分配”對話框中輸入庫存儲區的起始地址，注意避免該地址和程序中已經采用或準備采用的其它地址重合。規定 Modbus 保持寄存器區從 VB0 開始（HoldStart ＝ VB0），并且保持寄存器為1000個字（MaxHold＝1000），因保持寄存器以字（兩個字節）為單位，實際上這個通信緩沖區占用了VB0～VB1999共2000個字節。因此分配庫指令保留數據區時至少要從VB2000開始。當然保持區不一定要從VB0開始。）

2.在主程序中添加Modbus Slave Port0從站塊（MBUS_INIT,MBUS_SLAVE）

庫文件

•西門子Modbus從站協議庫包括兩條指令：MBUS_INIT 指令和MBUS_SLAVE 指令。•MBUS_INIT 指令用于啟用和初始化或禁止Modbus通訊。

•MBUS_SLAVE 指令用于為Modbus主設備發出的請求服務。

•MBUS_INIT 指令用于啟用和初始化或禁止Modbus從站通訊。在使用MBUS_SLAVE 指令之前，必須正確執行MBUS_INIT 指令。指令完成后立即設定“完成”位，才能繼續執行下一條指令。

主從站指令用法例子:    www.zhimadaxue.com/Article/tixingtu/10184.html

MBUS_INIT 指令說明：

•EN：指令使能位。•Mode：模式選擇，啟動/停止Modbus從站通信。Mode 參數允許使用以下兩個數值：1——啟動，0——停止。

•Address：從站地址，MODBUS從站地址，取值1~247。

•Baud：波特率，可選1200，2400，4800，9600，19200，38400，57600，115200。•Parity：奇偶校驗，0=無校驗；1=奇校驗；2=偶校驗。

•Delay：延時，附加字符間延時，缺省值為0。

•MaxIQ：最大I/Q位，參與通信的最大I/O點數，S7-200的I/O映像區為128/128，缺省值為128。

•MaxAI：最大AI字數，參與通信的最大AI通道數，可為16或32。

•MaxHold：設定供Modbus地址4xxxx使用的V存儲器中的字保持寄存器數目。

•HoldStart：保持寄存器區起始地址，以&VBx指定（間接尋址方式）。

•Done：初始化完成標志，成功初始化后置1。

•Error：初始化錯誤代碼。

MBUS_SLAVE 指令說明：

MBUS_SLAVE 指令被用于為Modbus主設備發出的請求服務，并且必須在每次掃描時執行，以便允許該指令檢查和回答Modbus請求。MBUS_SLAVE 指令無輸入參數，在每次掃描且EN 輸入開啟時執行。

•EN：指令使能位。

•Done：Modbus執行通信中時置1，無MODBUS 通信活動時為0。

•Error：錯誤代碼。

3.編譯完成，通過PPI電纜下載程序，下載完成后斷開PPI電纜，連接485電纜，并打開ModScan測試軟件，設置參數與定義的Modbus參數相同。

設置如下圖的參數：

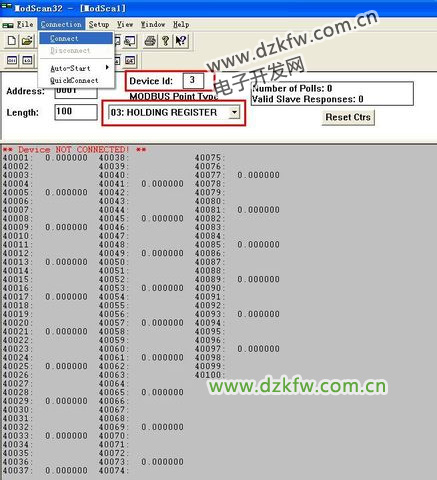

Device id 為3（該地址為MBUS_INIT指令中的Address）

Address為0001

Length為100 寄存器選擇03：HOLDING REGISTER

打開connect窗口如下圖所示，并設置參數；選項串口的通信端口，設置通信的波特率、校驗位、停止位等參數。

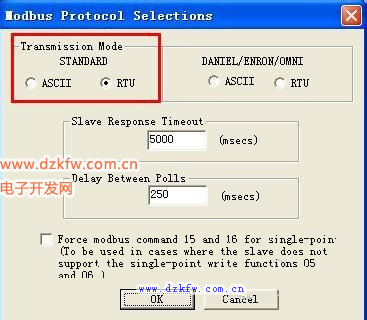

單擊rotocol selection設置modbus報文傳輸的方式為標準的RTU

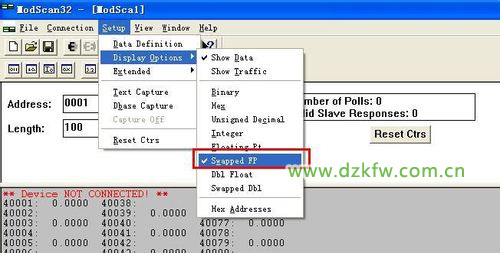

單擊ok，設置modbus數據顯示的格式為swapped fp
