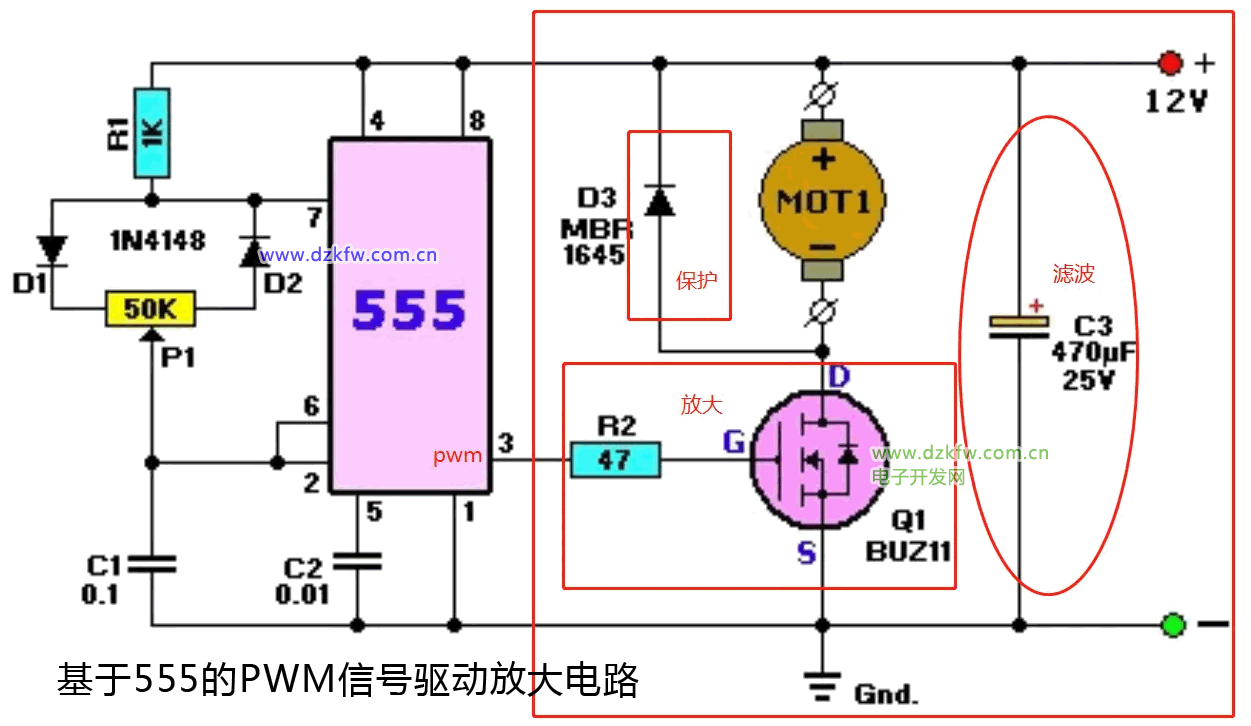

基于NE555的PWM信號驅動放大電路

mos管可以用下面的

IRFZ44N（60V,35A,150W）
IRFP054（60V,65A,180W）
IRFP064 （60V,70A,300W）
IRFP260（200V,46A,280W）
更多型號可以查閱: 管代換表、三極管場小效應管大全

其中IRFZ44N基本參數：

⑴晶體管極性：N渠道
⑵晶體管數：1
⑶晶體管類型：MOSFET
⑷漏極電流，Id最大值：49A
⑸電壓，Vds最大：55V
⑹開態電阻，Rds（on）：0.024ohm
⑺電壓，Vgs最高：21V
⑻功耗：83W
⑼封裝類型：TO-220AB
⑽針腳數：3
⑾器件標記：IRFZ44NPBF
⑿引腳節距：2.54mm
⒀滿功率溫度:25°C
⒁熱阻，結至外殼A：1.8°C /W
⒂電流，Id連續：41A
⒃電流，Idm脈沖：160A
⒄表面安裝器件：通孔安裝
⒅針腳格式：1 g
⒆閾值電壓，Vgs th典型值：4V
