有關555定時器的知識，分享一個555定時器的引腳圖，主要介紹了555定時器中各個引腳的功能，比如1腳外接電源負端VSS或接地，4腳直接清零端RST等，有需要的朋友參考下。

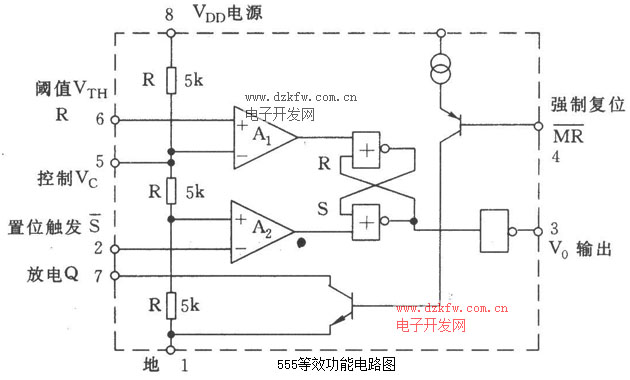

555定時器的引腳圖，555引腳圖定義

各個引腳功能：

1腳：外接電源負端VSS或接地，一般情況下接地。

2腳：低觸發端TL，該腳電壓小于1/3 VCC時有效。

3腳：輸出端OUT。

4腳：直接清零端RST。當此端接低電平時，則時基電路不工作，此時不論TL、TH處于何電平，時基電路輸出為“0”，該端正常工作時應接高電平。

5腳：CO為控制電壓端。若此腳外接電壓，則可改變內部兩個比較器的基準電壓；當該腳不用時，需要將該腳串入一只0.01μF（103）瓷片電容接地，以防止引入高頻干擾。

6腳：高觸發端TH，該腳電壓大于2/3 VCC時有效。

7腳：放電端。該端與放電管T的集電極相連，用做定時器時電容的放電引腳。

8腳：外接電源VCC，雙極型時基電路VCC的范圍是4.5 -16V，CMOS型時基電路VCC的范圍為3-18V，一般用5V。

以上就是555定時器的引腳圖及各引腳功能，希望對大家有所幫助。
