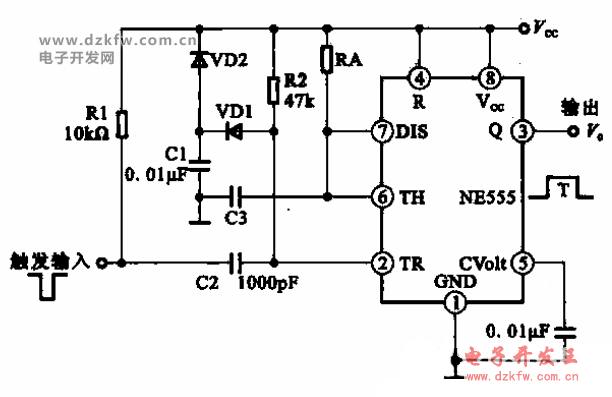

所示為一個自動置位的定時器。這是一個接通電源就能發出可靠脈沖的單穩態多諧振蕩器
電路。電源一接通，電容02需要一定的充電時間，所以NE555觸發囂輸入端②腳電位一般能在1，3 Vcc
以下，使NE555產生輸出脈沖。然后，由于電源vcc通過R2和VDI對C2充電，使C2上電位逐漸接
近vcc，VD1呈反向偏置起隔離作用。
