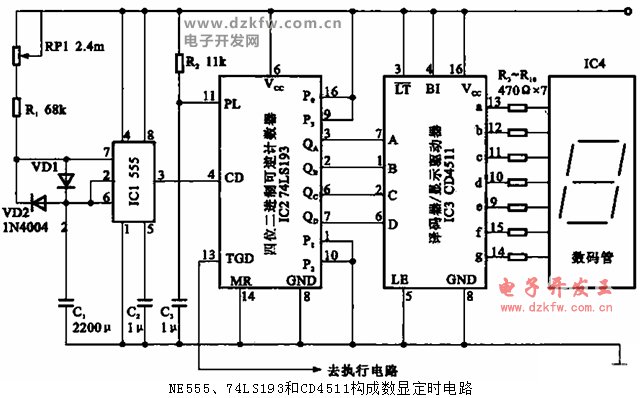

所示是一種具有數碼顯示功能的定時控制電路，其采用數碼顯示可使人們能直觀地了解時
  間進程和時間余量，并可隨意設定定時時間。
    該電路中，IC1為555時基電路，它與外圍元件組成一個振蕩電路。102為可預置四位二進制可逆
計數器74LS193．它與R2、C3構成預置數為9的減法計數器。IC3為BCD-7段鎖存／蔭}碼，驅動器CD4511，
它與數碼管IC4組成數字顯示部分。cl和Ri，RP1用來決定振蕩電路的翻轉時間，為了使cl的充放電
電路保持獨立而互補影響，電路中加入了VD1、VD2。
    電路中，在接通電源的瞬間，因電容C3兩端的電壓不能突變，故給IC2 -個置數脈沖．IC2被置數
為9。與此同時，cl兩端的電壓為零且也不能突變。故IC1的@、@腳為低電平，其⑤腳輸出高電平，
并為計數器提供驅動脈沖。IC2@腳輸出脈沖信號的同時輸出四位BCD信號，經譯碼器和驅動電路IC3
去驅動數碼管IC4。
