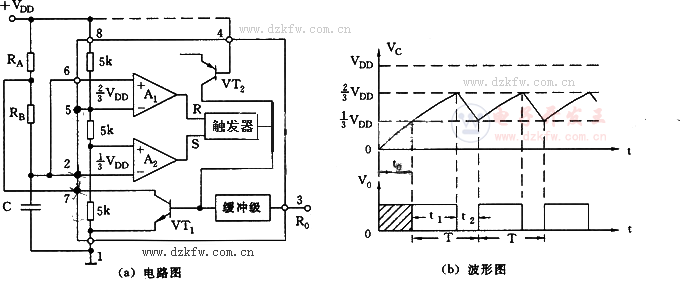

會員注冊如圖所示，將NE555(或1/2 556)與三個阻、容元件如圖連接，便構成無穩態多諧振蕩模式。與單穩模式不同之處僅在于觸發端(2腳)接在充、放電回路的C上，而不是受外部觸發控制。波形發生器
NE555無穩態多諧振蕩器電路圖:
NE555無穩態多諧振蕩器電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2017-6-25
Tags：無穩態多諧振蕩器,NE555,電路圖
