本設計實例為耳機和音頻線路提供兩個簡單、便宜的驅動器，如圖所示。這兩個驅動器針對電吉他和小提琴設計，但也可適用于更多其他應用。對于這樣的簡單應用而言，噪聲和總諧波失真(THD)并不是重點考慮因素，因此并未對這兩個數值進行測量。

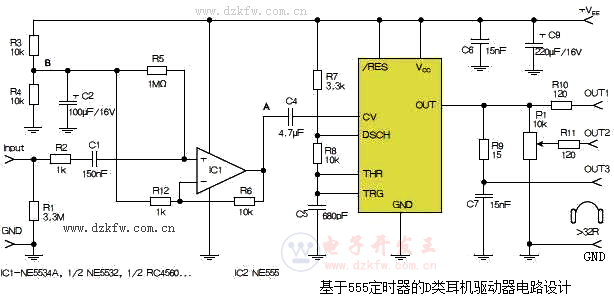

NE555定時器的D類耳機驅動器電路圖
圖1：含運算放大器和NE555定時器的耳機和音頻線路驅動器。也可以使用CMOS版本(如LMC555)，但輸出電流較低。其優(yōu)點為工作頻率較高。
下述為一些設計考慮因素：
● CV引腳的輸入電阻約為3kΩ，在大多數音頻應用中，需要某種音頻前置放大器/緩沖器。
● CV需要極大幅度的輸入音頻信號。所需的幅度取決于555定時器的電源和所需的輸出音頻功率。
● 555定時器作為振蕩器使用，通過施加至CV的較低頻音頻信號對其進行調制。振蕩頻率應最好至少為最大所需音頻頻率的10倍。對音頻應用而言，頻率應介于60kHz至200kHz之間。這樣就簡化了555定時器所產生的高頻噪聲的濾除，并維持了高切換效率。
● 需留意射頻發(fā)射。至少應在555定時器的輸出端和揚聲器或耳機間設置一個一階低通濾波器。若電纜較長，則應考慮電纜寄生電容(最好為雙絞線)。
通過Av1=1+R6/R12這一公式，第一級增益由R6和R12設定為約11。
CV上無輸入模擬信號時的定時器的頻率取決于R7、R8及C5的值，其標準計算公式如下：
f=1.44/((R7+2R8)×C5)(Hz)

NE555的輸出信號傳輸至連接器OUT1、OUT2和OUT3。R9、C7和負載可作為低通濾波器，用于濾除定時器產生的高頻分量。若未經濾波，這些分量會產生輻射，導致放大器周圍的敏感電子設備出現問題。應盡量降低濾波器的截止頻率，并選用具有較高電阻的耳機。
