會員注冊如圖1所示是由四2輸入端與非門 、555定時電路等組成單穩觸發電路。該電路可用作和觸發電路。

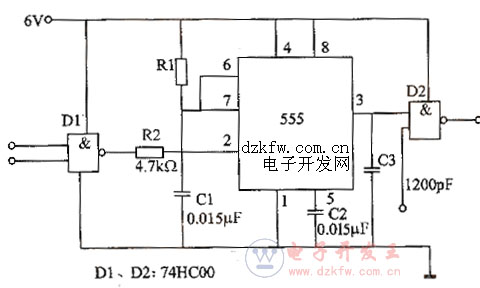

由74HC00和555組成的單穩觸發電路圖
圖 單穩觸發電路
在圖中，和R1、C1組成的單穩態觸發電路，當有正向脈沖加入時，經反相觸發電路，其輸出脈沖可與任何TTL電路或C 型電路接口相接。
