水位液位開關控制器套件

元件清單：
元件名稱 數量
電阻 1K 1
電阻 2K 2
電阻 10K 1
電阻 33K 1
電阻 1M 1
瓷片電容 103 1
瓷片電容 104 3
電解電容 2200uf 25V 1
三極管 8050 1
二極管 1N4007 5
5MM紅發紅LED 1
SRD-12VDC-SL-C繼電器 1
KF301-2P 接線端子 1
KF301-3P 接線端子 1
NE555 直插芯片 1
8P IC座 1
XH-2.54 3P 白色插座 1
3位 XH2.54MM-3P 單邊帶線頭子 1
PCB板 1

供電電壓：交流2-12V或者直流12-15V（不分正負）
板子尺寸：3.8*6.7cm
繼電器可控制負載：交流10A 250V   直流10A 30V
      這產品是根據家庭廠礦抽水實際需要而精心研發。該產品是根據檢測水池（水塔）水位高低來控制大電流繼電器來實現控制抽水上水。具有體積小、接線簡便、功耗小、開關容量大、抗干擾性強、功能穩定性高等特點。能穩定地實現水池（水塔）缺水時自動開啟水泵(電磁閥)抽水上水，水滿時自動停止水泵(電磁閥)。該產品是自動化設備生產廠家作為配套產品的不錯選擇，也是電子diy愛好者職校學生實操教學學習很不錯的產品!!

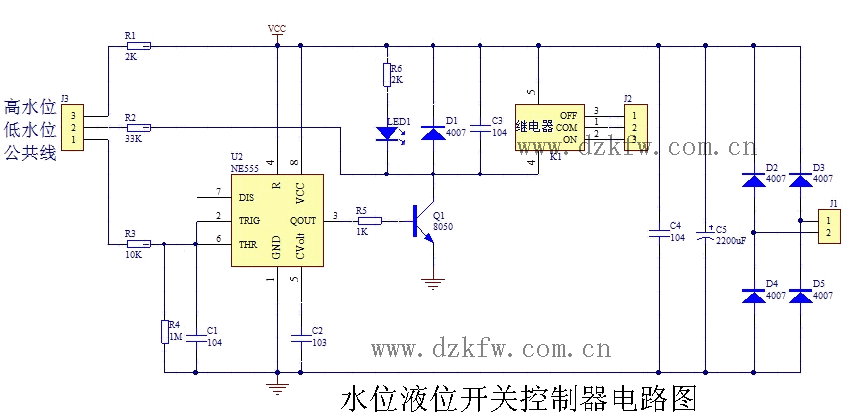

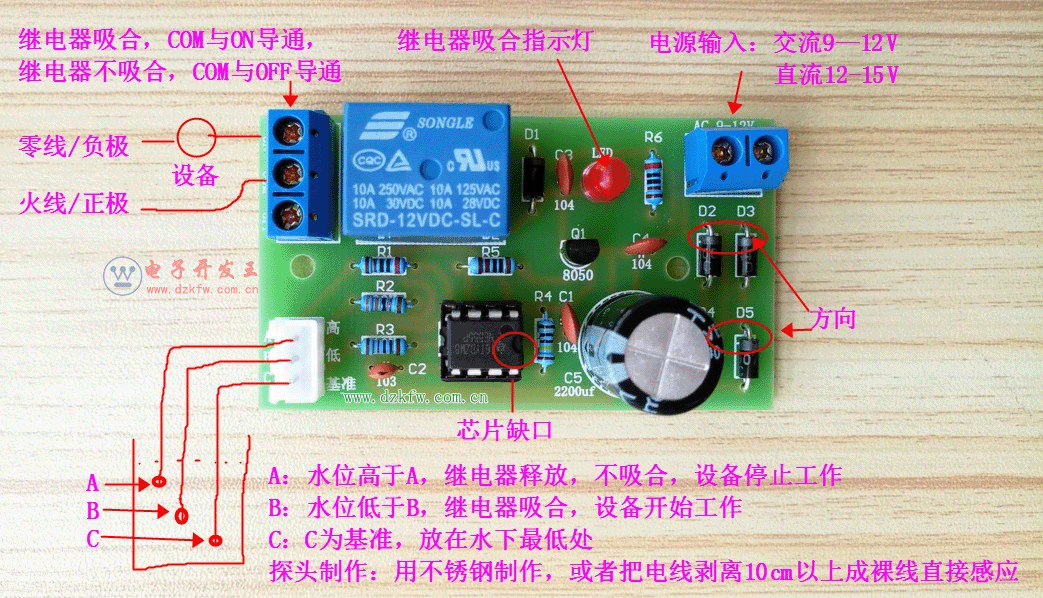

探頭線說明：A為高水位線，B為低水位線，C為檢測公共線（基準線）

探頭水位布置：A放置在水位最高上限處，B放置在水位下限低處，C放置水位最低處

探頭檢測原理：板通電就開始工作、檢測水位。當探頭檢測到水位低于B點，即表示沒水了，啟動設備抽水，水位上升，當水位達到A點，表示水抽滿了，設備停止抽水。當水位慢慢下降，低于A點直到低于B點時，檢測到?jīng)]水了，又啟動設備抽水，如此循環。
探頭制作及靈敏度：本品需要用不銹鋼制作探頭（防止在水里生銹）或者用家用電線即可替代探頭，把線頭撥開10cm以上，使其成為裸線即可直接感應
提示：很多人反映，繼電器不釋放，水抽滿不停，證明探頭太小靈敏度太低不能感應，請把探頭面積做大點，增加與水的接觸面積，降低水電阻，探頭越大靈敏度越高。
調試方法：檢測焊接無誤后通電，把探頭A和C的線碰接一下，如果繼電器有吸合釋放聲音，說明可以正常工作。
