用NE555制作DC-DC升壓電路

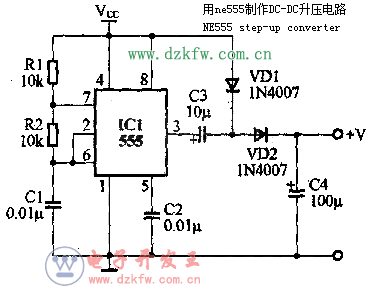

本電路可以實現直流升壓輸出，而且不需要變壓器。555集成電路和R1，R2、C1組成無穩態多諧振蕩器，按圖中阻、容參數，振蕩頻率約在5kHz左右，經VD1、VD2整流、倍壓輸出。假如輸入電壓VCC=12V，則輸出電壓約在20V～24V，根據負載大小而有所變化。
