    在使用電池供電的機器中為了以l.2V～3V的電池電壓獲得單片機的3.3V或者5V的工作電壓．必須使用DC-DC升壓電路型變換電路。

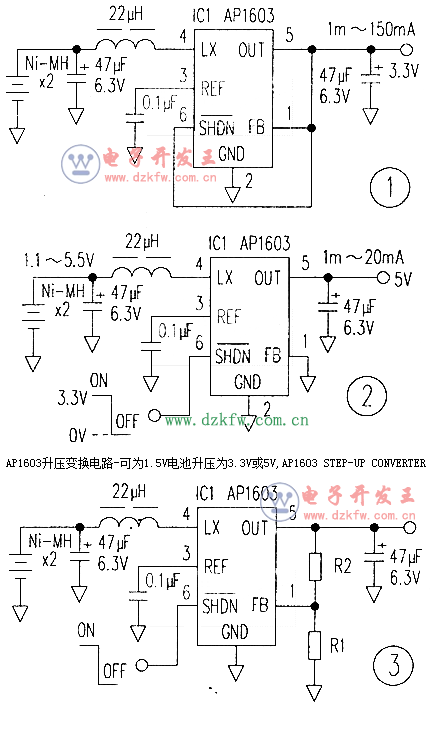

    Diodes公司生產的AP1603是一種電池電壓最低為1.1v(輕負載時)的升壓型DC—DC變換IC，只需外接四個元件就可以獲得3.3V或者說5V的固定電壓輸出。圖1是3.3V輸出時的電路圖．最大輸出電流為150mA。圖2是5V輸出時的電路圖。如果需要3.3v、5V之外的其他電壓時可將電路按圖3那樣連接，經分壓電路給FB端子饋送適當?shù)碾妷�，就可以在輸出端獲得1.22V～5V的任意值的輸出電壓。輸出電壓由R1和R2的比值決定，Vout=1.22(1+R2／R1)。電路的開關頻率為150kHz(最大)，可以使用小型的電感線圈。電路的效率在90％左右。

    SHDN端子為高電平時輸出端才會有電壓輸出，所以可以用作輸出電壓有無控制端。使用時應注意輸出端不能對地短路，否則會導致IC發熱被燒壞。如有必要可附加短路保護電路。
