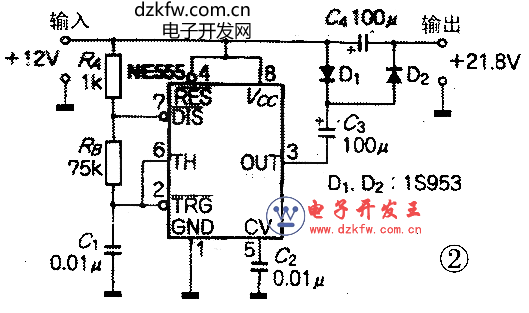

僅用定時器Ic555構成電荷泵．就可獲得N倍電源電壓的高電壓，這就是用二極管和電容器組成的倍壓整流電路。基本電路如圖1(略)．為兩個二極管和兩個電容器的組合單元。在555電荷泵的輸出端接人這個單元，如圖2，就構成二倍壓電路．可得到供電電壓2倍的輸出電壓。理論上，串聯N個單元就可獲得(N+1)倍的電壓。但在實際電路中，由于555的輸出電壓比供電電壓略低，且各單元二極管具有正向壓降VF．因而倍壓電路的輸出電壓比理論值低一些。例如在電源電壓為+12V時，從2倍壓至7倍壓的無負荷實際輸出電壓都會比理論值偏低。圖3是3倍壓電路。
    輸出電流容量，在3倍壓時約20mA，每增加一個單元電流下降1／2。輸出電壓隨輸出電流的增加而下降。按圖中元件值．555的振蕩頻率約950Hz。
