作者：溫成宜
    這款夜間照明電路使用了熱釋電紅外傳感器和照度傳感器。用熱釋電紅外傳感器檢測數米范圍內移動的人體．發出開啟照明燈光的控制信號。用照度傳感器檢測外界光線．使照明燈只在黑暗或夜晚時開啟．白天不亮。采用定時器使燈泡照明的時間被控制在定時范圍內。
    熱釋電紅外傳感器利用熱釋電效應，即人體發出的紅外線引起熱能的變化。在物質表面感應出電荷而產生電動勢的現象。熱釋電材料為PZT (鈦酸硅酸鉛)、LiTaO3 (鉭酸鋰單晶)、PVDF(多氟素化亞乙烯基)等。在傳感器內部，集成有用于阻抗匹配的FET三極管。

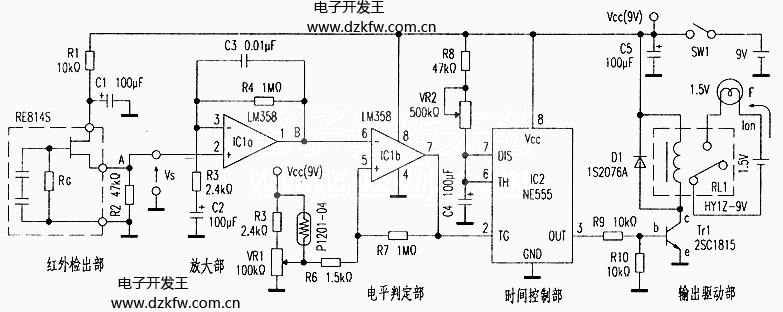

    電路見附圖。當熱釋電紅外傳感器RE814S檢測到移動人體發出的紅外線時．可產生0mVRMS～10mVRMS的電壓．與直流偏置電壓迭加后形成輸出信號vs (圖中A點)；上拉電阻R1給RE814S提供偏置電壓。運放IC1a接成低頻放大器(頻寬0.66Hz～16Hz)，將vs放大約400倍后輸出至運放IC1b的反相輸入端(B點)；IC1b接成比較器，其同相輸入端的基準電壓值Vth (c點)由照度傳感器P1201-04決定。
  照度傳感器P1201-04采用CdS光敏電阻，當照度從1lx增加至100lx時，其電阻值從800kΩ線性地降低至15kΩ左右。電路中的VR1用來調整照度靈敏度。

夜間自動照明電路NE555 motion sensitive light

    當B點電位超過Vth時，IC1b的輸出(D點電平)由“L”變?yōu)椤癏”，輸出到定時電路。
    定時電路采用555時基集成電路．定時時間由R8、VR2、c4決定．圖中參數決定的定時范圍為5s～60s，用VR2調整。當D點電平由低變高時．定時器被觸發．輸出一定時長的脈沖(E點)，通過三極管Tr1驅動繼電器RU．其觸點接通燈泡電源．開始照明，設定的時間到達后．燈光熄滅。
  工作過程如下：在黑暗或夜間環境中，當有人體進入自動照明電路的控制范圍時，燈泡通電發光。經過定時時間后，燈泡斷電熄滅。如在白天，即使有人．燈也不亮。
    此電路由電池供電。除用于照明外，也可將燈泡換為蜂嗚器．用于防盜。
