  在糧食收購季節．不少糧食收購部門的工作人員．仍采用手摸或牙咬的原始土辦法來判斷糧食的水份是否超標，其準確性較差，且對賣糧農戶來說，也無很強的說服力。下面向讀者介紹的這種糧食濕度檢測儀能快速、準確、直觀地檢測出被測糧食的濕度．并能使因糧食濕度過大而被拒收的農戶心悅誠服。

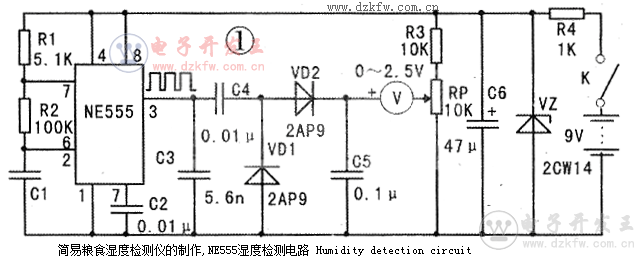

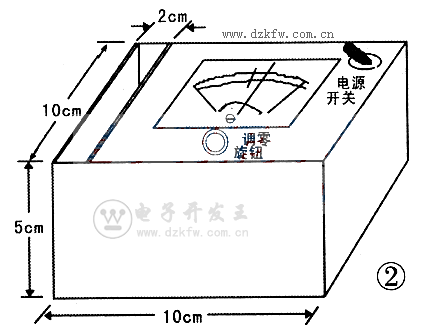

該糧食濕度檢測儀電路見圖1。圖中，R1、R2、平板檢測電容C1與時基電路NE555內的NPN型三極管構成自激式多諧振蕩器。多諧振蕩器的周期T=0.7(R1+2R2)C1。因此只要改變R1或R2或C1，就可改變振蕩器的周期(或頻率)，即調節NE555③腳輸出矩形波的占空比。該糧食濕度檢測儀的檢測機理是基于平板電容器C1的電容量與其電介質有關。兩塊面積相同．距離不變的銅板構成一個平板電容傳感器。當粒狀的糧食放入平板電容傳感器兩平板之間時，電介質由單純空氣變成了粒狀糧食與空氣，其電容量增大。由上述多諧振蕩器的周期公式可知，振蕩器的周期將變大(即振蕩頻率變低)。另外，糧食的濕度不同，也會引起振蕩器周期(頻率)的變化。一般來說，糧食的濕度越大，振蕩器周期越大，振蕩頻率愈低。NE555③腳輸出的是連續的矩形波，該矩形波經C4耦合、VD2整流及C5濾波后，在電壓表兩端就會形成一直流電壓值．但在檢測糧食水份前，可通過調整調零電位器RP使電壓表實際顯示為零(表針處于表盤刻度正中位置)。當將粒狀糧食放入平板電容傳感器兩平板之間后．由于電容量增大，振蕩頻率變低，輸出矩形波占空比增加，整流濾波后電壓變高，電壓表指針將偏向正中位置右側一定角度，即電壓表有一讀數。顯然，糧食濕度越大，電壓表讀數越大。于是我們可以在電壓表表盤上事先刻上濕度指示刻度，或涂上表示濕度合格的綠帶和濕度不合格的紅帶。這樣，就能很方便地測出被測糧食的濕度是否合格。當然，不同糧食放人平板電容傳感器兩平板之間時，所表現出的電容量并不相同。故電壓表表盤上事先刻上的濕度指示刻度，或涂上表示濕度合格的綠帶和表示濕度不合格的紅帶應有3～4排，以供分別測量稻谷、小麥、大豆、玉米等農作物濕度的需要。
