NE555出門提示器,NE555 Reminder

關鍵字：NE555,提醒器電路圖

作者：李歡

  燃氣爐煮著水，太陽能上著水，開著電視．亮著電燈；忘記帶鑰匙、手機...匆匆出門時很容易發生類似事情，出門提示器則能幫您較好地解決以上問題。

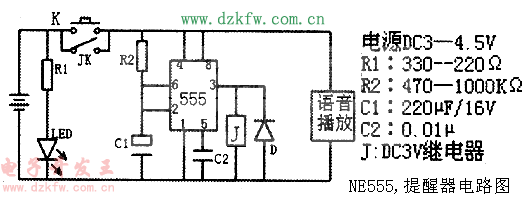

    本裝置包括延遲斷電及語音播放兩部分。延遲斷電以555電路為核心構成。當按下開關K時．555集成塊供電，②腳被觸發，③腳輸出約3v電壓，繼電器J工作，JK接通，形成自鎖狀態，為語音播放部分供電。隨著電容C1充電電壓升高，約3分鐘延遲后，⑥腳被觸發．輸出狀態翻轉，繼電器斷電釋放。語音播放部分斷電停止工作。LED為供電狀態指示，K開關可用門鈴按鈕。語音播放可用普通的MP3，需外加一級功放用于驅動揚聲器(8Ω小型動圈式)，也可用MP3播放音箱．根據需要錄制內容，比如：請檢查煤氣、太陽能供水，別忘帶鑰匙…。

    本裝置原理簡單，但制作要講究。做成工藝品或與鑰匙盒集成一體，放于出門時易發現的地方．只要養成習慣，出門時按一下開關按鈕，問題即可解決。
