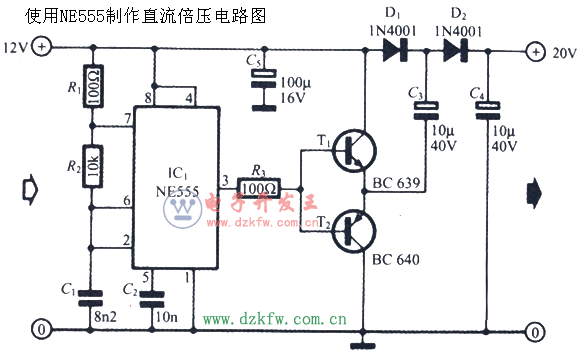

該電路可以提升直流電壓，電路簡單實用。IC1（NE555）連接成一個多諧振蕩器，振蕩頻率約為8.5KHZ，輸出的方波信號驅動T1、T2.。D1、C3、D2和C4組成倍壓整流電路，C4兩端的電壓接近于T1、T2輸出方波電壓幅度的2倍，本電路中約為20V。電路的最大輸出電流不超過70mA，當輸出電流70mA時的輸出電壓是18V，這時轉換效率為32%。如果對電壓輸出要求高，輸出端可連接78LXX系統穩壓IC。
