會員注冊圖所示是一個由六反相器集成電路CD4069組成的警笛信號發生器電路。反相器1、2組成超低頻脈沖振蕩器，非門3、4組成高音振蕩器．非門5、6組成低音振蕩器。超低頻脈沖振蕩器的輸出通過二極管VDI、VD2控制高、低音振蕩器輪流振蕩，振蕩信號分別經VD3、VD4由半導體三極管VT1放大后推動揚聲器發出的警笛聲響。

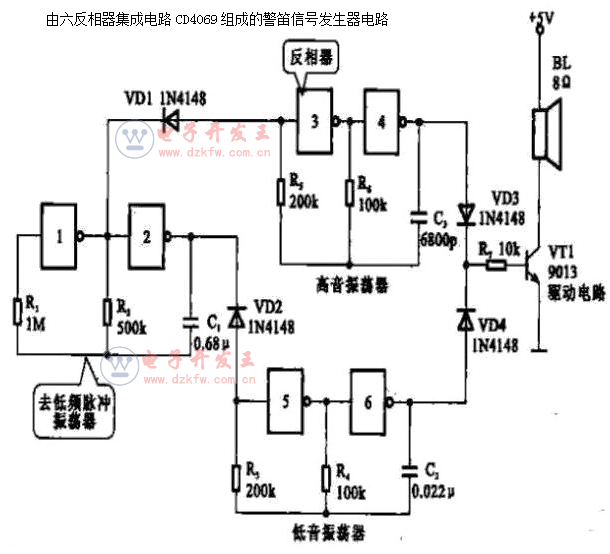

CD4069 警笛信號發生器電路,低音振蕩器
