NE555制作簡單實用的穴位探測儀,Point Detection

關鍵字：穴位探測電路，NE555，穴位探測

作者：敬觀

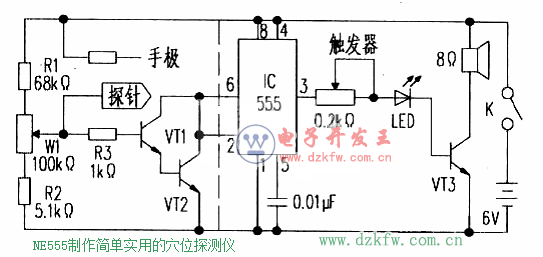

穴位探測原理是基于人體的非穴位點和穴位點（經絡口）呈現的電阻差異，此時即可利用電子方法進行電子探測，如找到穴位點時用聲光指示，電路見下圖所示。

　　下圖的穴位探測儀有兩個探測電極：手極和探針。兩個電極均可用φ10mm的導電片制成。使用時，將穴位探測儀的一個手極握于探測者的手中，另一個探針極觸及皮膚的受傷處，當在受傷附近移動探針極接近或觸及到穴位處時，因兩極間呈低阻值，使VT1、VT2復合管飽和導通。單穩態IC555的②腳呈低電平，其③腳置位成高電平，VT3導通，LED和蜂鳴器發出聲、光顯示信號。一定時間后，聲、光即停止，電針麻儀的治療電極即可用于探測到的穴位處進行治療了。

　　制作穴位探測儀時，因電路簡單，只需按圖在一萬能板（即實驗板）上將圖示的元器件正確安裝焊接起來，主要任務是調試。因人體穴位遍滿全身，所以調試時可把手極握在手中，再把探針放在腿上（或其他部位）的某處，調節W1，先聲、光不顯示，然后移動探針，總可找到一個穴位點，緩慢調節W1，使聲光顯示后，即穴位儀調試完成。

　　調節穴位探針儀時，若有農村中懂經絡的醫生配合調試最好。
