紅外鞭炮引燃器(紅外遙控電路),Infrared remote control switch

關鍵字：紅外開關電路圖

作者：袁波 楊雯戀

這款紅外鞭炮引燃器的遙控距離在5～10m范圍內，而且紅外線還有方向性強的特點，可以解決信號相同而產生干擾的問題。需要引燃鞭炮的時候只要對準紅外引燃器按動紅外遙控器就可以安全的點燃。


　　它使用家用電器的紅外遙控器發出的38～50kHz的紅外遙控信號來控制電路動作引燃煙花鞭炮的引線，工作原理框圖如上圖所示。

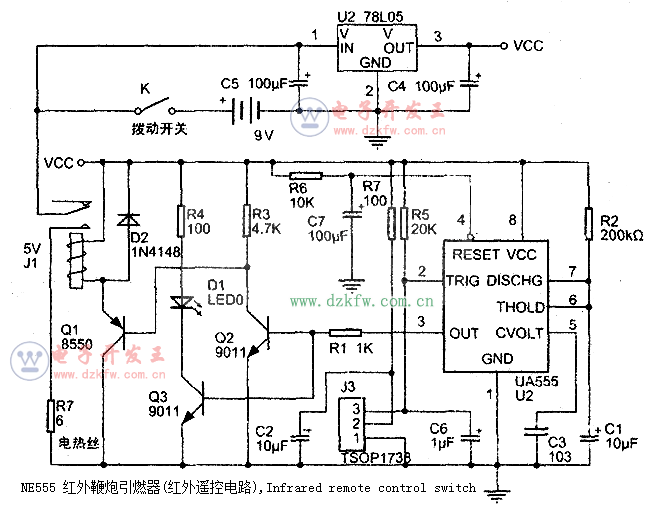

　　電路原理圖如下圖所示，引燃器電路由紅外接收部分，單穩態延時觸發電路和繼電器驅動電路組成，結構簡單工作可靠。電源采用8—9V的充電電上圖工作原理池經過7805穩壓后提供給紅外接收、單穩延時觸發電路以及繼電器的線圈。電熱絲不經過穩壓而直接用充電電池。紅外接收頭接收到紅外信號后將信號送給555單穩延時觸發電路的2腳，555觸發延時電路2腳收到一個低電平后，從3腳給出一個高電平到NPN晶體管Q2的基極，Q2導通集電極由高電平變?yōu)榈碗娖剑琍NP晶體管Q1基極電平也被拉低導通后繼電器就吸合了，電熱絲就給了9伏的電壓。555單穩態電路設定的延時時間由6腳和7腳的電阻R2和電容C1決定，R2取200kΩ，C1取10μF電解電容，根據時間常數t=1.1RC可以計算出大約的延時時間是2.2秒，555電路的5腳接一個0.001μF的電容起穩定作用。


　　元器件選擇：Q1選$8550的PNP晶體管，Q2和Q3可用9011、9013、9014型NPN晶體管，LED1用紅色發光二極管。電池可以使用9V的疊層電池，也可以使用6個1.5V的電池串聯，最好使用9V充電電池。穩壓集成電路用7'805，延時觸發電路555可以用NE555。紅外接收頭用的是TSOPl738一體化接收頭。電熱絲可以用電吹風熱絲自制。

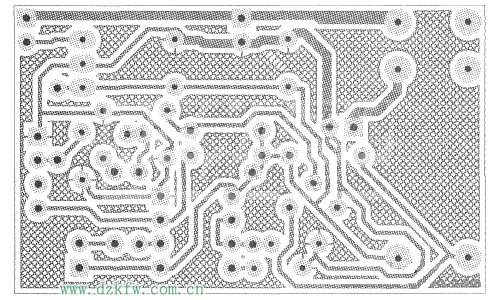

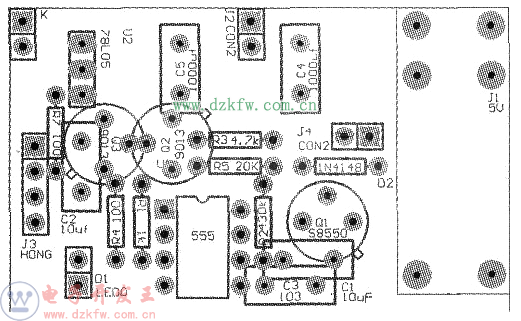

　　制作與使用：印刷電路如下圖，外包裝盒可以選擇12cm×5cm×2cm的不透明的塑料盒，在靠紅外接收頭邊緣鉆上若干個1mm的孔。找一根直徑3毫米長度15厘米的銅導線撥去絕緣皮，剪一根長12厘米的網線的橡膠外皮待用。外包裝盒打一個6mm的孔，將網線的橡膠外皮用AB膠粘牢在6mm的孔上，待膠干后把3mm的銅導線和連接電熱絲的兩根導線一塊穿過網線橡膠皮，注意留下3cm的銅導線在盒內用AB膠粘牢靠了，這其實和臺燈的臂作用一樣。在盒子的頂上鉆兩個6mm的孔用來分別放電源指示LED和電熱絲工作指示LED。最后在盒子的正前方鉆個橢圓的孔用于放電源開關。所有的零件都用AB膠粘牢。使用的時候要將紅外遙控器對準接收孔才行，這是紅外線的方向性決定的。電熱絲的選擇和制作，電熱絲應選擇直徑在0.6～0.8mm的電熱絲，要求其長度不超過8cm，電阻在6～10Ω就好了，電吹風和外熱式電烙鐵都有這種電熱絲。找一顆長度在6cm左右、直徑4mm的螺絲，將電熱絲纏在螺絲上面，旋轉螺絲將電熱絲彈簧取出。將電熱絲彈簧用老虎鉗壓至長度1～2cm后用火焰燒紅電熱絲，這樣電熱絲彈簧就定型了。找一個廢舊的內熱式電烙鐵，把電源線拆了，將電熱絲彈簧固定在兩個線柱上面引燃頭就做好了。
