魚缸水泵自動開�？刂齐娐�,Discontinuous running circuit

關鍵字：魚缸水泵控制電路,自動控制，NE555

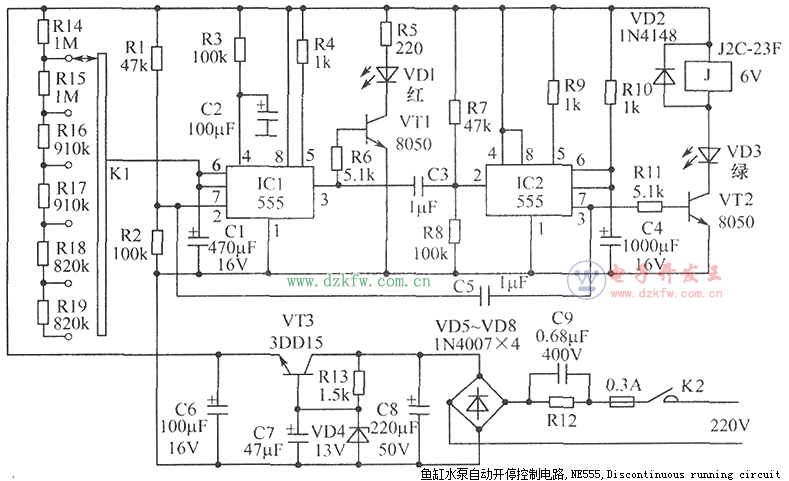

    如圖所示為魚缸水泵自動開�？刂齐娐�。它采用兩只555時基電路組成。其外圍電路具有相似的結構，通過交連電容C5、C3形成閉環。該裝置運行有兩個狀態：即工作狀態和間歇狀態。為了保證達到每次開啟電源時裝置處于工作狀態(即水泵運行狀態)，在IC1的4腳有R3和C2組成的復位電路。此電路最小間歇半小時，最大間歇3h。按圖中R10給出的數值，水泵工作時間為25min～30min。可根據需要改變其阻值的大小，自行確定工作時間。

     元器件選擇：C3、C5須選用無極性電容。K1用單刀6位波段開關。其他元器件選用如圖所示。
