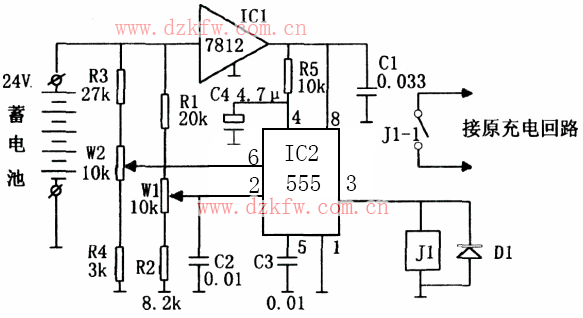

如圖所示為不間斷電源蓄電池電壓監控電路。該電路由取樣電路、雙穩電路IC2、繼電器J1等組成。其中取樣電路分為上限和下限取樣電路。由電壓網絡R3、W2、R4組成的上限取樣電路接IC2(555)雙穩態電路⑥腳，由電壓網絡R1、W1、R2組成的下限取樣電路接IC2的觸發端②腳。當蓄電池電壓使②腳電位低于1/3VDD時，555發生置位，③腳輸出的高電平使J1吸合，觸點J1-1接通，充電回路開始充電。當蓄電池電壓充到足夠高，使IC2⑥腳電位高于2/3VDD時，555發生復位，③腳輸出的低電平使繼電器J1釋放，觸點J1-1斷開，充電回路停止充電，從而使蓄電池電壓保持在一定的電壓范圍。
本電路可監控電池電壓的高、低，并自動接通或斷開充電回路，以保證蓄電池有足夠的蓄能，延長其壽命。
