NE555PWM脈寬調制電路

PWM稱之為脈沖寬度調制信號，利用脈沖的寬度來調整亮度，也可用來控制DC馬達。PWM脈沖寬度調制信號的基本頻率至少約400HZ-10KHZ，當調整LED的明或暗時，這個基本的頻率不可變動，而是改變這個頻率上方波的寬度，寬度越寬則越亮、寬度越窄則越暗。PWM是控制LED的點亮?xí)r間，而不是改變輸出的電壓來控制亮度。

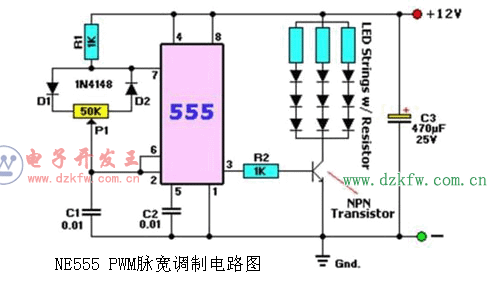

圖1-5 NE555 PWM脈寬調制電路圖

以下為PWM工作原理：

reset接腳被連接到+V，因此它對電路沒有作用。

當電路通電時，Pin2(觸發點)接腳是低電位，因?yàn)殡娙萜鰿1開始放電。這開始振蕩器的周期，造成第3接腳到高電位。當?shù)?接腳到高電位時，電容器C1開始通過R1和對二極管D2充電。當在C1的電壓到達+V的2/3時啟動接腳6，造成輸出接腳(Pin3)跟放電接腳(Pin7)成低電位。

當?shù)?接腳到低電位，電容器C1起動通過R1和D1的放電。當在C1的電壓下跌到+V的1/3以下，輸出接腳(Pin3)和放電接腳(Pin7)接腳到高電位并使電路周期重復。Pin5并沒有被外在電壓作輸入使用，因此它與0.01uF電容器相接。

電容器C1通過R1及二極管，二極管一邊為放電一邊為充電。充電和放電電阻總和是相同的，因此輸出信號的周期是恒定的。工作區間僅隨R1做變化。

PWM信號的整體頻率在這電路上取決于R1和C1的數值。公式：頻率(Hz)=1.44/(R1*C1)
