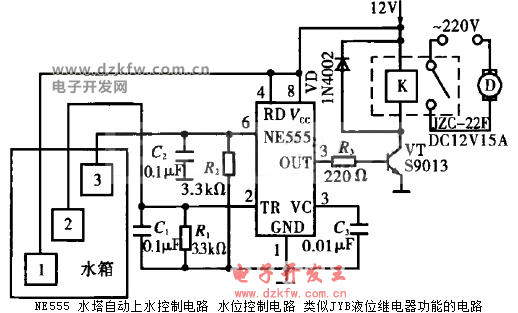

電路工作原理：在水塔水箱中用帶有絕緣體的導線懸掛了三塊金屬片l、2、3，當水塔內水位在金屬片2以下，時基電路NE555的2腳和6腳電平均為0，由NE555的邏輯狀態可知（見附表），此時3腳有高電平輸出，晶體管VT飽和導通，電動機得電抽水，水箱內水位上升。當淹沒金屬片2，但還未到金屬片3時，這相當于金屬片1、2之間接了一只電阻，由圖1-3可知，這相當于在電源的4腳與2腳之間接了一只電阻，如果金屬片大小合適，可使時基電路NE555的2腳電位大于1/3 Vcc，但6腳此時電壓仍為O。由時基電路邏輯狀態可知，此時NE555的輸出狀態不變，即電動機繼續抽水。當水位接觸到金屬片3時，因水導電，相當于在NE555的4腳與2腳、4腳與6腳、2腳與6腳之間分別接了一只電阻，使NE555的2腳、6腳電壓均大于2/3 Vcc，于是輸出端3腳輸出低電平，三極管、嚇截止，電動機停止抽水。
