描述：在日常生產生活中，經常遇見需要調溫控溫的需求，以下小編就為大家介紹以下幾款實用的調溫電路。NE555 （Timer IC）為8腳時基集成電路，大約在1971年由Signetics Corporation發布，在當時是唯一非常快速且商業化的Timer IC。NE555體積小、重量輕、穩定可靠，操作電源范圍大，輸出端的供給電流能力強，計時精確度高，溫度穩定度佳，且價格便宜。

簡介
NE555是屬于555系列的計時IC的其中的一種型號，555系列IC的接腳功能及運用都是相容的，只是型號不同的因其價格不同其穩定度、省電、可產生的振蕩頻率也不大相同；而555是一個用途很廣且相當普遍的計時IC，只需少數的電阻和電容，便可產生數位電路所需的各種不同頻率之脈波訊號

ne555調溫電路圖大全（一）

　　Rt和R1構成分壓電路，當溫度升高后Rt阻值變小，分壓點電壓升高，即555的5腳電壓升高，亦即6腳的反轉電壓同步等值升高（參考555芯片內部結構），使C2由低電平到高電平的充電時間增大，輸出高電平的時間延長，同時振蕩周期也變長；反之，狀況也相反。從而輸出高電平時間可變的方波信號。

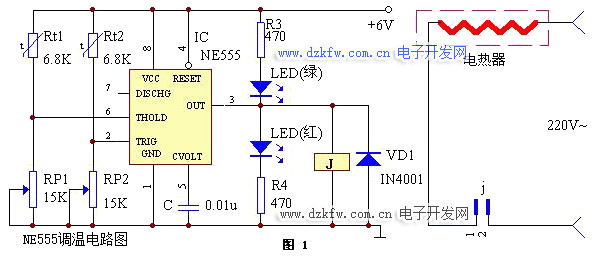

　　恒溫控制器由熱敏電阻Rt1、Rt2、NE555時基電路、溫度范圍調整電阻RP1、RP2及控制執行機構組成，電路如圖1所示（點此下載原理圖）。Rt1、RP1為上限溫度檢測電阻，Rt2、RP2為下限溫度檢測電阻。當溫度下降時，②腳電位低于1/3Vcc時，③腳輸出高電平，J吸合，LED2點亮，開始加熱。當溫度升高而使IC⑥腳電位高于2/3Vcc時，③腳輸出低電平，J釋放，斷開受控“電熱器”的電源，停止加熱。

　　元器件選擇與制作

　　元器件清單見下表：

　　調整時，首選應調整上限溫度，把Rt1置于所要求的上限溫度環境中

　　（用溫度計監測），過一分鐘后（Rt1與環境達到熱平衡），調RP1起到LED1剛好發光為止，反復多調幾次，可先將②腳與地短接一下，使③腳輸出高電平

　　（LED1亮），這樣便于觀察翻轉狀態。然后調整下限溫度，過程同上，調整RP2使紅LED2亮，也要反復調整幾次，可先將⑥腳與電源Vcc短接一下，以

　　使③腳輸出低電平，觀察電路翻轉狀態。

　　電路最好用小型穩壓電源供電

　　該電路稍加修改，可作為超（高、低）溫報警器。

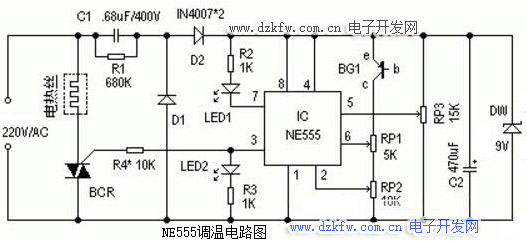

　　電路如圖所示。圖中IC為NE555時基電路。RP3為溫控調節電位器，其滑動臂電位決定IC的觸發電位V2和閥電位Vf，且V5=Vf=2Vz。220V交流電壓經C1、R1限流降壓，D1、D2整流、C2濾波，DW穩壓后，獲得9V左右的電壓供IC用。室溫下接通電源，因已調V2Vz，V6≥Vf時，IC翻轉，3腳變?yōu)榈碗娖剑珺CR截止，電熱絲停止發熱，溫度開始逐漸下降，BG1的ICEO隨之逐漸減小，V2、V6降低。當V6元件選擇：

　　BG1可選用3AX、3AG等PnP型鍺管；BCR用400V以上的小型雙向可控硅，其它元件按圖標選用。

　　熱敏傳感器BG1可用耐溫的細軟線引出，并將其連同管腳接頭裝入。一電容器鋁殼內，注入導熱硅脂，制成溫度探頭。使用時，把該溫度探頭放在適當部位即可。

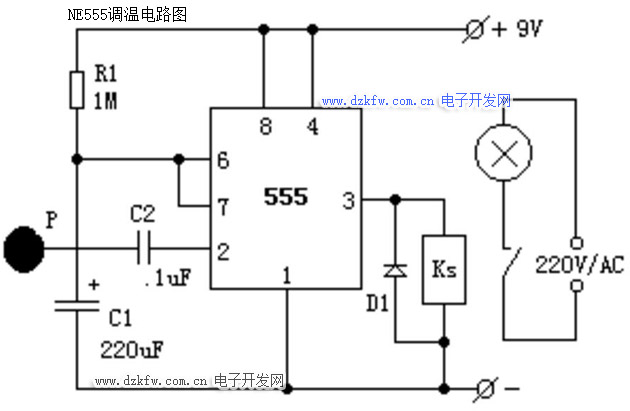

　　當需要開燈時，用手觸碰一下金屬片P，人體感應的雜波信號電壓由C2加至555的觸發端，使555的輸出由低變成高電平，繼電器KS吸合，電燈點亮。同時，555第7腳內部截止，電源便通過R1給C1充電，這就是定時的開始。

　　當電容C1上電壓上升至電源電壓的2/3時，555第7腳道通使C1放電，使第3腳輸出由高電平變回到低電平，繼電器釋放，電燈熄滅，定時結束。

　　定時長短由R1、C1決定：T1=1.1R1*C1。按圖中所標數值，定時時間約為4分鐘。D1可選用1N4148或1N4001。

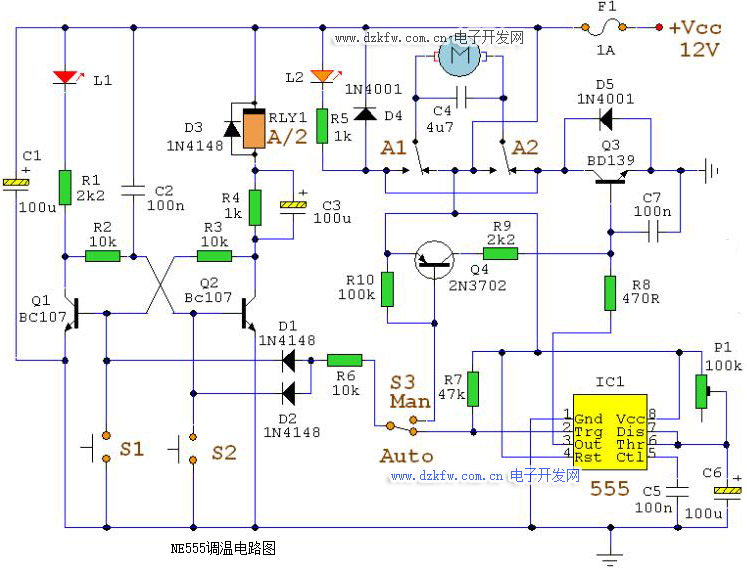

　　電路使用晶體管，集成電路和一個繼電器的混合物，并且用于自動地打開和關閉的一對簾。使用開關S3還允許手動控制，使窗簾，只留部分打開或關閉。該電路控制一個連接到一個簡單的滑輪機構的馬達，以移動窗簾。

　　自動操作該電路可分為三個主要部分，一個雙穩鎖存器，一個定時器和一個換向電路。撥動開關S3確定手動或自動模式。如上所示的電路被繪制在自動位置，并操作如下。雙穩態內置Q1和Q2以及相關電路和控制繼電器的A/2左右。S1用于打開窗簾和S2，關閉窗簾。在上電，簡要正脈沖加到Q2的通過C2的基極。第2季將在，并激活繼電器A/2。C3和R4的網絡形成用于中繼一低電流保持電路。繼電器A/2是一個12V繼電器與500歐姆的線圈。它需要稍微減流動比它操作它，保持它通電。一旦繼電器已動作時，通過線圈的電流是由R4減少，節省電力消耗。當Q2關斷，C3將被解除，但在Q2被激活（無論是在開關電源或按S1），電容C3將通過繼電器線圈充電非常迅速。初始充電電流足以激發通過R4繼電器和電流足以使其保持通電。

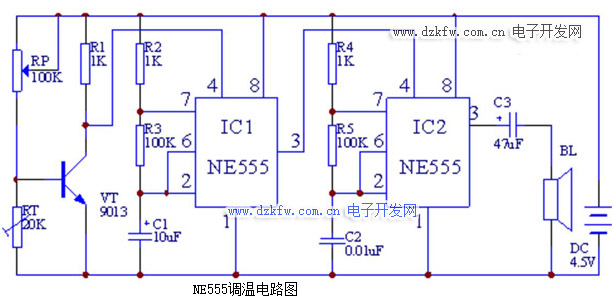

　　水開報警器由溫度控制電路、低頻振蕩電路和高頻振蕩電路等三部分組成。RP、RT和VT1組成溫度控制電路。由IC1、R2、R3、C1組成的低頻振蕩電路，其強制復位端④腳受VT1控制。IC2、R4、R5、C2等組成的高頻震蕩器，其強制復位端④腳受IC1控制。當水溫達到一定溫度時，RT阻值變小，VT1截止，IC1④腳為高電平，IC1開始振蕩，輸出低頻脈沖，調制IC2組成的高頻振蕩器工作，發出滴-滴聲。
