電路圖有兩種，一種是說明模擬電子電路工作原理的。它用各種圖形符號表示電阻器、電容器、開關、晶體管等實物，用線條把元器件和單元電路按工作原理的關系連接起來。這種圖長期以來就一直被叫做電路圖。

另一種是說明數字電子電路工作原理的。它用各種圖形符號表示門、觸發器和各種邏輯部件，用線條把它們按邏輯關系連接起來，它是用來說明各個邏輯單元之間的邏輯關系和整機的邏輯功能的。為了和模擬電路的電路圖區別開來，就把這種圖叫做邏輯電路圖，簡稱邏輯圖。

組成數字電路圖的符號可以分為兩大部分：一部分是各種數字電路和外圍元器件符號，包括圖形符號和文字符號；另一部分是導線、波形、輪廓等繪圖符號。這些符號是繪制和解讀數字電路圖的基礎語言，由國家標準予以統一規定。下面將國家標準GB—4728規定的圖形符號和GB—7159規定的文字符號對應起來，以表格的形式予以介紹，以方便閱讀和記憶。

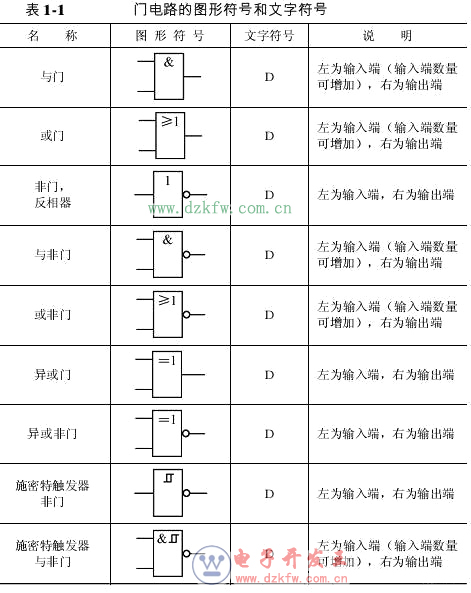

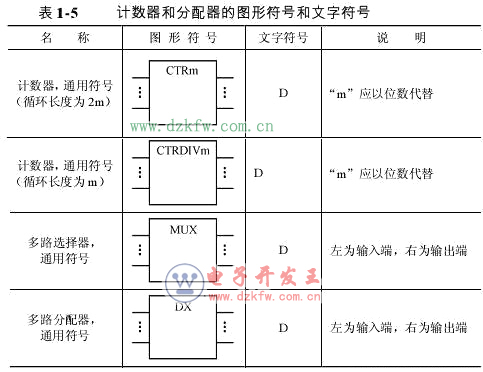

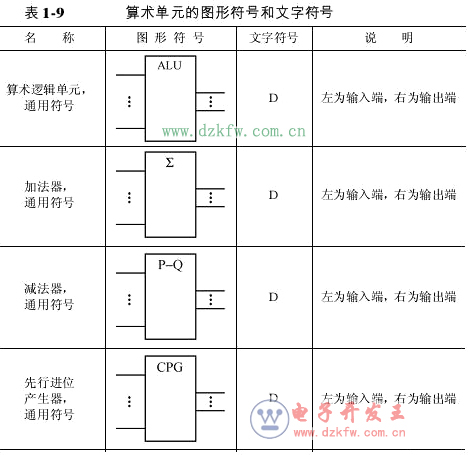

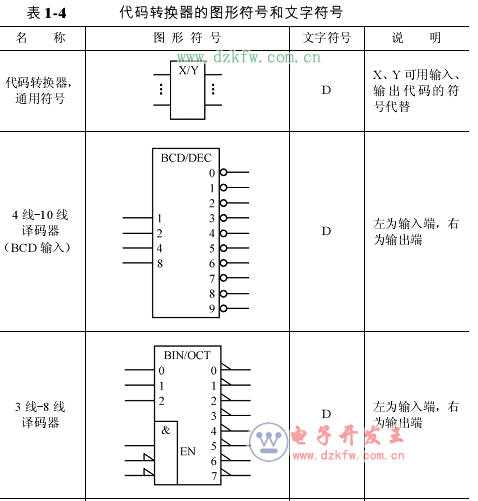

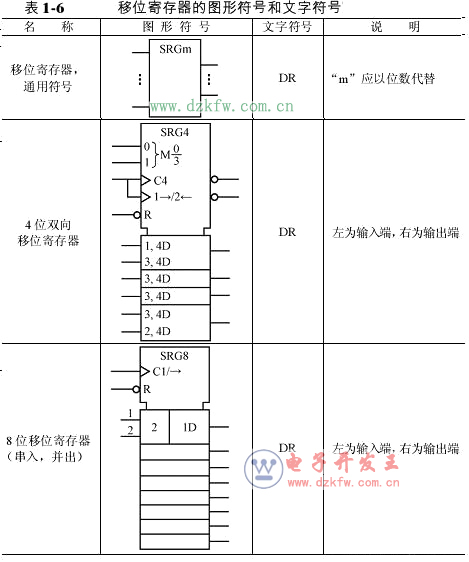

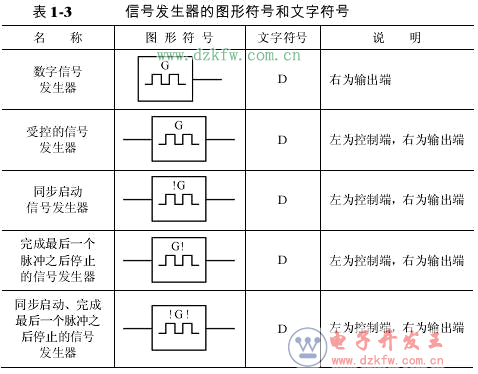

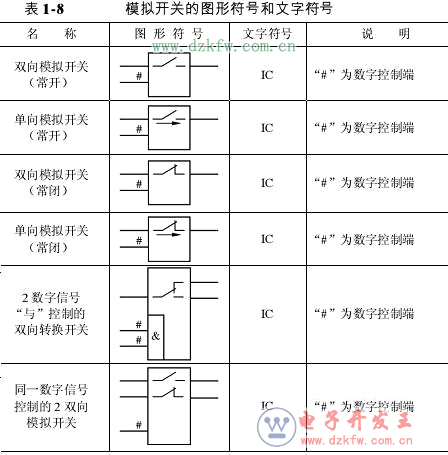

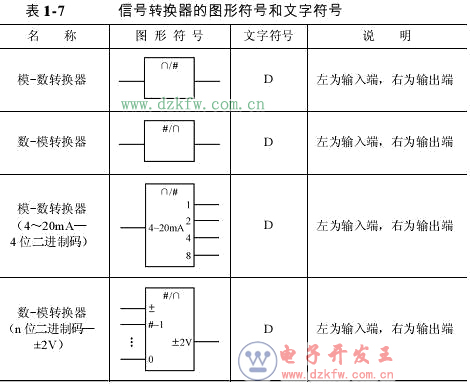

數字電路符號主要包括門電路、觸發器、信號發生器、編譯碼器等代碼轉換器、計數器和分配器、移位寄存器、信號轉換器、模擬開關、算術單元及存儲器等的圖形符號和文字符號，如表1-1至表1-10所示。
