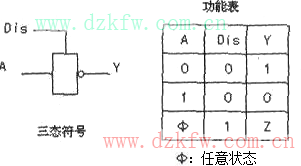

數字電路三態輸出功能的邏輯表示符號及功能表如下圖所示。圖中電路輸出端到底處于何種狀態，需要一個專門的輸入端來控制，該輸入端“Dis”稱之為“禁止輸入端”。對于正邏輯系統，當禁止輸入端為邏輯高電平時，電路輸出端呈現高阻狀態．電路的邏輯功能傳遞過程被禁止，各個輸入狀態對輸出端的影響全部消失。當禁止輸入端“Dis”處于邏輯低電平時，表示該禁止作用被解除，電路恢復到具有兩狀態的正常邏輯功能，如下圖功能表所示。
