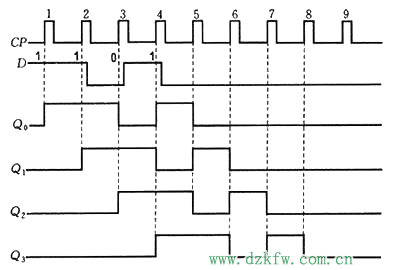

把若干個觸發器串接起來,就可以構成一個移位寄存器。由4個邊沿D 觸發器構成的4位移位寄存器邏輯電路如圖1所示。數據從串行輸入端D₁輸入。左邊觸發器的輸出作為右鄰觸發器的數據輸入。假設移位寄存器的初始狀態為0000，現將數碼D₃D₂D₁D₀(1101)從高位(D₃)至低位依次送到D₁端，經過第一個時鐘脈沖后，Q₀＝D₃。由于跟隨數碼D₃后面的數碼是D₂，則經過第二個時鐘脈沖后,觸發器FF₀的狀態移入觸發器FF₁,而FF₀變為新的狀態,即Q₁＝D₃，Q₀＝D₂。依此類推,可得4位右向移位寄存器的狀態, 如表1所示。
