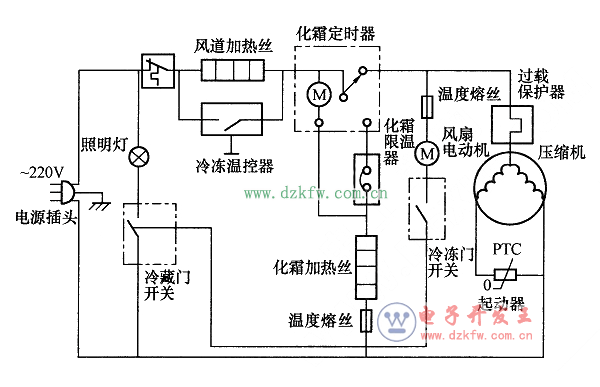

如下圖所示為某型號型無霜電冰箱電路。電路采用風冷方式，具有自動定時化霜功能。當電冰箱通電后，若冷凍室溫度比較高，則冷凍室溫控器閉合，使壓縮機得電進行制冷，同時風機和小電機得電，吹出冷風進入冷凍室，進行熱交換。化霜定時器的小電動機運行，進行計時。當化霜時間到時，化霜定時器接通化霜加熱絲，定時器的小電機被短接，停轉。隨著電加熱絲加熱，蒸發器的霜融化。

無霜電冰箱電路工作原理圖解，無霜電冰箱電路原理圖

當溫度達到化霜限溫器的動作值時，其觸點斷開，停止化霜，同時定時器小電機得電開始運轉，帶動觸點脫開化霜靜觸點，閉合了壓縮機制冷靜觸點，使壓縮機繼續進行制冷。當冷藏室內的溫度達到預定值時，溫控器動作，斷開整個電路電源，壓縮機、風機、定時器的小電動機都停轉。
