當水量傳感器感受到水流經時，這時使得其內部磁性轉子開始轉動，位于水量傳感器外部又緊臨轉子的霍爾集成元件發出電脈沖，送至控制電路（即微電腦程序）。

當轉子的轉速到達一定值后，電腦控制的燃燒風機開始啟動。而風機自身內部還裝有一個霍爾集成元件，當風機的轉速到達設定值時，燃?xì)庵鳉忾y及燃?xì)獗壤�閥都將打開，燃?xì)膺M(jìn)入燃燒器，同時點火器讓點火針處火花放電而點火。最開始點著的是一只或者是一排燃燒器，但火焰很快向所有燃燒器轉移，點燃所有燃燒器。這時位于燃燒器上部的火焰檢測棒檢出火焰信號，通過控制電路將燃燒指示燈點亮，并使燃燒保持下去。

火焰的高溫將流過水箱中加熱水管的水加熱成熟水，隨后從熱水閥中流出。面板上的溫度調節旋紐可以自行設定所需熱水溫度。但是人們所接觸到的實際出水溫度，并不是水箱中的溫度，而是水箱出口處的熱敏電阻進行測量。然后電腦將這兩個溫度進行比較，并通過調節燃?xì)獗壤�閥的開關，調節燃?xì)饬渴钩鏊疁囟冗_(dá)到設定溫度。

反過來，關閉熱水閥門后，水流停止，水量傳感器中的轉子也停止轉動，脈沖信號消失。電腦通知燃?xì)庵鳉忾y及燃?xì)獗壤�閥關閉，燃燒器中的火焰熄滅，但燃燒用風機繼續運轉大約70s鐘后停止。

在水路中采用了可調式水閥，通過面板上的旋鈕可調節水量，從而改變出水溫度。同時在熱交換器附近接了一只分流管，可讓少部分冷水不經加熱而直接加到熱水中，以期得到低?溫的熱水。

一只調壓閥是對于氣路中的重要作用，它不僅可用手動調節燃?xì)鈮毫Γ�改變火力大小，同時還使用了3只切換電磁閥，以得到不同溫度的熱水。

二、燃?xì)鉄崴�器基本結構

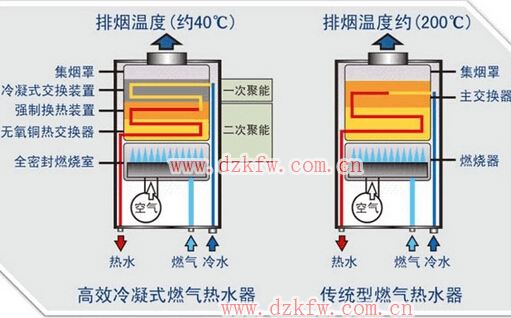

燃?xì)鉄崴�器燃�(xì)鉄崴�器主要是由主燃燒器、熱交換器、小火燃燒器、閥體總成、安全裝置等元件組成。一般包括：外殼、燃燒器、氣控裝置、給排氣裝置、水箱、水控裝置、水氣聯動裝置以及電子控制系統等。

具體結構則由面殼、煙管、風扇電動機、熱交換器、溫控器、水氣聯動閥門、排風罩、燃燒器、點火機、離子火焰感應針、風壓開關、開關旋鈕、脈沖發生器、底殼固定板等。

家用熱水器控制系統由一個電子控制系統，通常情況帶有一個火焰檢測裝置和一個控制裝置等組成�？刂葡到y(tǒng)具有安全中斷、熄火保護、過熱保護、電子點火、不完全燃燒保護等功能。如果是高端的燃?xì)鉄崴�器還具有人機電話顯示、報警功能、再點火以及遙控功能，完全為用戶安全考慮。

三、燃?xì)鉄崴�器安裝
燃?xì)鉄崴�器室外機標準安裝

安裝方法：安裝在外墻面或者開放式的陽臺上，用戶根據熱水器的安裝位置預留好熱水管線或者暗管。

注意事項：電源插座位置和線控器安裝位置的暗線，用戶在裝修過程中提前排好。插座裝在雨水淋不到的地方，并且要加裝防雨型插座盒，或者機器電源線有足夠長度的情況下，要將插座安裝在室內。
