數值比較器就是對兩個數A、B進行比較，以便判斷其大小的邏輯電路。
一、1位數值比較器

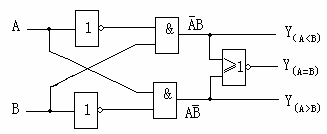

圖4.21是1位數值比較器的邏輯圖。它有兩個輸入端，分別輸入數值A(chǔ)和數值B。兩個數值進行比較時有三種結果：A>B、A=B以及A<B。所以它有三個輸出端。

圖4.21 1位數值比較器

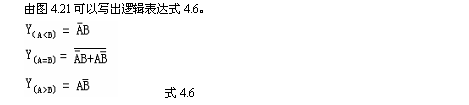

 根據邏輯表達式4.6可以列出真值表如表4.12所示。

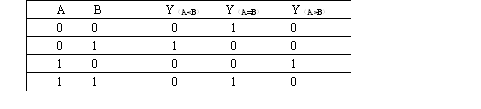

表4.12 1位數值比較器真值表

由表4.12可以看出，當A<B （A=0，B=1） 時只有Y(A<B)＝1，其余輸出端為“0”；當A=B（A=0，B=0和A=1，B=1）時Y(A=B)=1；當A>B （A=1，B=0） 時Y(A>B)=1。該電路可以根據輸出端的邏輯狀態，判斷出輸入的兩個1位二進制數A、B的大小。完成的是1位數值比較的邏輯功能，所以它是1位數值比較器。在實際應用中往往需要比較兩個多位二進制數，就需要把上面的1位數值比較器合理的連接起來使用，組成多位數值比較器

二、多位數值比較器
當兩個多位二進制數需要比較時，應該從高位到低位，逐位進行比較，而且只有當高位相等時，才有必要比較相鄰的低一位，一直到最低一位。例如兩個4位二進制數，A=A3A2A1A0、B=B3B2B1B0進行比較時，如果A3>B3說明A>B；如果A3<B3說明A<B；只有當A3=B3時，需要比較A2和B2，按此方法從高位到低位依次進行比較，即可以得出最后的比較結果。按照此思路設計出的中規模數值比較器有多種。例如74LS521、74LS686 為8位數值比較器、CC4585為4位數值比較器等等。圖4.22（a）為74LS686管腳排列圖，圖4.22（b）為CC4585管腳排列圖。74LS686功能表如表4.13所示。

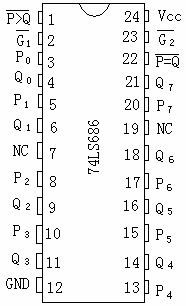

圖4.22 數值比較器管腳排列圖

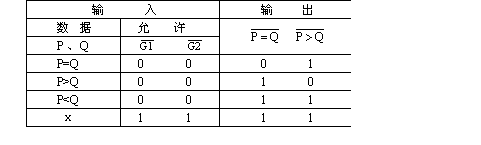

表4.13 74LS686功能表

174LS686可以對兩個8位數進行逐位比較。由表4.13可以看出，當P=Q輸出端為低電平時表示兩個8位數完全相等；當P>Q輸出端為低電平時表示P8位數大于Q8位數；當兩個輸出端都輸出高電平（即不相等，也不大于）時表示P8位數小于Q8位數。
G1和G2 為控制端，低電平有效。即G1 ＝ G2＝0時比較器正常工作， G1 ＝ G2 ＝1時比較器不工作。
圖4.22（b）中的CC4585為4位數值比較器。為了擴展邏輯功能，設計了低位比較輸入端。內部結構要求，只比較兩個4位數時，要求“輸入A<B”＝0、“輸入A＝B”＝1、“輸入A>B”＝1。
